冷却水循環装置(チラー) クールエース CA-1116A

ベストセラークールエース 優れた新設計、高いポテンシャル

メーカー

東京理化器械/EYELA

特長

  • -20~30℃の広い温度設定範囲でワイドな使用用途に対応します。冷却能力は液温10℃で1200W(約1030kcal/h)/室温20℃時と充実しています。
  • 保冷ホースと循環ノズルはワンタッチで確実に着脱、面倒なバンド処理をなくし、循環水の液漏れもありません。
  • 循環ノズルの向きは360°自由に変更できます。スムーズに変更できるのでチューブに掛かる負荷を軽減できます。
  • 研究用機器の冷却だけでなく、産業用機械、分析・計測機器などの発熱部の冷却にも幅広く使用できます。多彩な用途に対応して、安全機能も充実しています。
  • RoHS指令対応製品です。

<細部にわたる親切設計>

冷却水循環装置クールエース CA-1116A 特長図1

向きが自由に変えられる循環ノズル
循環ノズルの向きは360°自由に変更できます。スムーズに変更できるのでチューブに掛かる負荷を軽減できます。

工具、バンド不要のホース接続
保冷ホースを差し込むだけの簡単接続です。従来のようなバンドによる締付けや、締付け不十分による液漏れがありません。

着霜して溶けた水滴を簡単排水
ノズル部は低温になるため着霜し、これが溶けて水滴ができて滴り落ちます。そのため、この水滴を受け、本体下部にドレンチューブで排水できるようにしました。

エバポレーター側ともワンタッチ接続
ロータリーエバポレーターの循環ホース口も、CA-1116A型と同様のホース口になっている場合、オプションのワンタッチ保冷ホースセットで簡単に接続が行なえます。

<多彩な安全機能を搭載>

  • 冷凍機保護タイマ
    温度調節器に80秒の遅延タイマを組込んでいます。冷凍機が停止状態で、もし温度上昇が設定温度に対して2℃以上あっても、ガス圧が安定するまで再起動せず、冷凍機の起動不良を起しません。
  • 冷凍機高圧圧力スイッチ
    冷凍機過負荷による圧力異常時に、冷凍機を停止し、アラーム表示します。
  • オーバーロードリレー
    過激な熱負荷に対し、冷凍機を停止し、アラーム表示します。
  • サーマルプロテクター
    循環ポンプにサーマルプロテクターを内蔵しています。
  • 自己診断機能 温度センサ入力チェック
    センサ断線時に冷凍機を停止します。
  • 電源電圧異常チェック
    電源電圧が10%以上低下するとすべての制御を停止します。正常値に戻れば自動復帰します。
  • ウォッチドッグタイマ
    常時、一定間隔で回路チェックを行ない、ノイズなどでCPU回路が暴走した場合、すべての制御を停止します。暴走の原因がなくなれば自動復帰します。

仕様

製品名・型式 冷却水循環装置(チラー)クールエース・CA-1116A
循環方法 密閉系向循環
対応循環水 上水、エチレングリコール、ナイブライン® Z-1・NFP型、エタブライン®(要希釈)
性能 温度調節範囲・精度 -20~30℃(ヒータなし)・±2℃
冷却能力
(at 液温)
10℃ 1200W(1032kcal/h)
0℃ 950W(820kcal/h)
-10℃ 650W(560kcal/h)
外部循環能力 最大流量12/14 L/min、最大揚程9.5/13m(50/60Hz)
機能 温度制御 冷凍機ON-OFF制御
温度設定・表示 シートキー入力・デジタル表示、最小桁1℃
安全機能 漏電・過電流ブレーカ、冷凍機高圧圧力スイッチ、オーバーロードリレー保持回路、冷凍機保護タイマ、サービスコンセント用ヒューズ、温度調節器自己診断機能、循環ポンプサーマルプロテクター
付属機能 流量ストップバルブ付
外部入・出力 真空コントローラー(NVC-3000型)用通信端子、 エバポレーター(N-1210B型)用通信端子
構成 冷凍機・冷媒 650W・R407C
冷凍機コイル SUS 316L
循環ポンプ 最大流量27/31L/min、最大揚程9.5/13m(50/60Hz)
外部循環ノズル 吐出口・戻り口共:ワンタッチコネクタ 内径10mm、 ワンタッチホースノズル 外径10mm
水槽材質・寸法・容量 SUS 304・内径280×270Hmm・16.5L(液量14L)
サービスコンセント アスピレーター用 Max.4A 1個口(AC100V)
外寸法(mm)・質量 340(354)W×384D×851(940)H・約41 kg
電源入力・定格電源 11A・1.1kVA・AC100V 50/60Hz

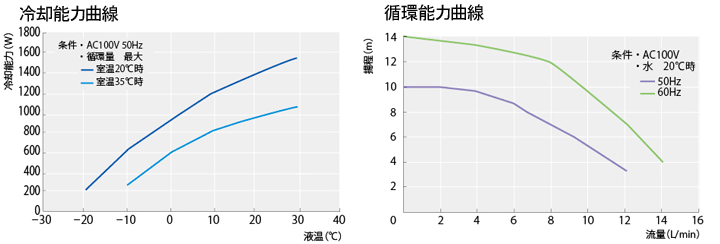

<データ(クールエース・CA-1116A)>

クールエース CA-1116A データ

注釈
※ 仕様には注釈がございます。お手数ですがカタログpdfでご確認下さい。
※ このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。

価格(価格帯)

¥235,000.-
