冷却水循環装置(チラー)CA-1115B/C/D/E/F/F2

優れた新設計、高いポテンシャル産業分野、分析装置組込み向け冷却水循環装置(チラー)6タイプ。研究用機器の冷却だけでなく、工作機械、半導体製造装置、分析・計測機器などの発熱部の冷却にも幅広く使用できます。多彩な用途に対応して、安全機能も充実しています。

メーカー

：東京理化器械/EYELA

特長

CA-1115B型：純水(電気伝導率0.1mS/m以上)の循環が可能
純水の循環ができますので、循環水の徹底した水質管理が必要とされる用途や、半導体製造装置の温度調節管理に適しています。
CA-1115C型：水道圧とほぼ同等の高圧ポンプ(0.2MPa)の循環圧力
水道と同程度の吐出圧0.2MPa(2kgf/cm2)が得られるので、次のような流路への循環に適しています。「配管径が細い流路の場合」「循環先まで揚程差がある場合」「循環装置から循環先までの距離がある場合」「エルボやゲートバルブなどが配管内に複数あり、圧力の損失」が高くなることが想定される流路の場合
CA-1115D型：アラーム信号出力機能・遠隔操作入力機能装備
冷却水循環装置のアラーム信号を接点出力する機能を搭載しています。アラーム信号を受けて、循環先の装置を停止させたり、市販のパトライトを点灯させることができます。
CA-1115E型：水位低下アラーム表示・出力(2段階)流量センサ、遠隔操作入力、緊急停止ボタン装備
循環水の漏水、蒸発などによる水位低下を2段階でお知らせします。内蔵された流量センサにより、流量が1.5L/min以下になるとアラーム信号を出力し制御を停止します。万が一漏水が発生した場合に漏水量を最小限にくい止めるができます。
CA-1115F型：純水(電気伝導率0.01mS/m以上)、シリコンオイル系熱媒体の循環が可能
純水(イオン交換水、蒸留水、RO水などの電気伝導率0.01mS/m以上の水）や電気絶縁性が高く不活性のシリコンオイル、バーレルシリコーンフルード®M-2型（絶縁熱媒体）を循環できます。配管ラインにイオン交換樹脂を設置した水質管理が必要とされる用途にも適しています。
CA-1115F2型：F型に高圧ポンプ(0.2MPa)を搭載した機種
純水(電気伝導率0.01mS/m以上)や電気絶縁性が高く不活性のシリコンオイル、バーレルシリコーンフルード®M-2型（絶縁熱媒体）を循環できます。配管ラインにイオン交換樹脂を設置した水質管理が必要とされる用途にも適しています。

仕様

＜CA-1115B/C/D＞

製品名			冷却水循環装置・チラー　クールエース
型式			CA-1115B	CA-1115C	CA-1115D
循環方法			密閉系向循環
対応循環水			上水と純水（電気伝導率　0.1mS/m以上）	上水、エチレングリコール、ナイブライン®Z-1・NFP型、エタブライン®EC-Z型
性能	温度調節範囲		10～30℃ (ヒータなし)	-20～30℃ (ヒータなし)
	温度調節精度		±2℃	±2℃
	冷却能力 (at 液温)	20℃	1400W（1204kcal/h）	1400W（1204kcal/h）	1400W（1204kcal/h）
		10℃	1200W（1030kcal/h）	1200W（1030kcal/h）	1200W（1030kcal/h）
		0℃	–	860W（739kcal/h）	950W（820kcal/h）
		-10℃	–	560W（481kcal/h）	650W（560kcal/h）
	外部循環能力（50/60Hz）		最大流量16/18 L/min、最大揚程9.5/13m	最大流量20/23 L/min、最大揚程20/28m	最大流量12/14 L/min、最大揚程9.5/13m
機能	温度制御		冷凍機ON-OFF制御
	温度設定・表示		シートキー入力・デジタル表示、最小桁1℃
	外部入・出力		–	–	アラーム出力（無電圧a接点）遠隔操作入力（無電圧接点）
	安全機能		漏電・過電流ブレーカ、冷凍機高圧圧力スイッチ、オーバーロードリレー保持回路、冷凍機保護タイマ、サービスコンセント用ヒューズ、温度調節器自己診断機能、循環ポンプサーマルプロテクター
	付属機能		流量ストップバルブ付、温度表示補正機能(D型のみ)
構成	冷凍機・冷媒		空冷式　650W・R407C
	冷凍機コイル		SUS304	SUS316L
	循環ポンプ（50/60Hz）		最大流量 22/22L/min、最大揚程 10/13.5m	最大流量 27/31L/min、最大揚程 20/28m	最大流量 27/31L/min、最大揚程 9.5/13m
外部循環ノズル (吐出口・戻り口共)			外径10.5mm チューブ用(Rc3/8)	ワンタッチコネクタ　内径10mm、ワンタッチホースノズル　外径10mm
水槽材質・寸法（mm）・容量			SUS304・内径280×270H・16.5L（液量14L）
サービスコンセント			Max.4A 1個口　AC100V	Max.2A 1個口　AC100V	Max.4A 1個口　AC100V
外寸法（mm）			340(354)W×384D×851(910)H
重量			約43 kg	約47 kg	約43 kg
電源入力			11A、1.1kVA	13A、1.3kVA	11A、1.1kVA
定格電源			AC100V 50／60Hz

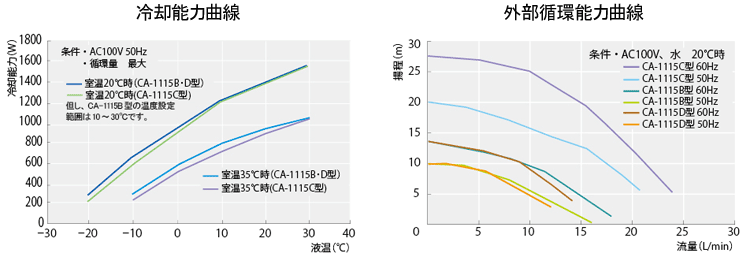

＜データ（CA-1115B/C/D）＞

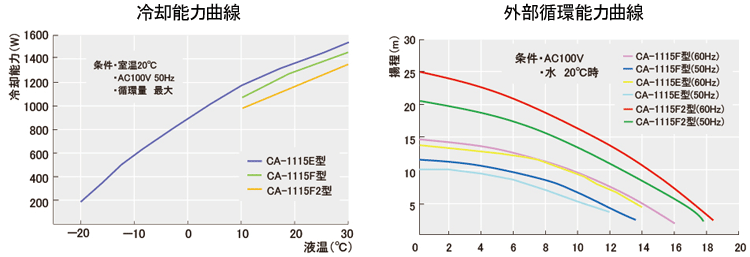

＜CA-1115E/F/F2＞

製品名			冷却水循環装置・チラー　クールエース
型式			CA-1115E	CA-1115F	CA-1115F2
循環方法			密閉系向循環
対応循環水			上水、エチレングリコール、ナイブライン®Z-1・NFP型、エタブライン®EC-Z型	水、純水（イオン交換水、蒸留水、RO水などの電気伝導率0.01ｍS/m以上）、シリコンオイル、バーレルシリコーンフルード®、ナイブライン®Z-1・NFP型、エチレングリコール、エタブライン®
性能	温度調節範囲		-20～30℃(ヒータなし)	10～30℃(ヒータなし)
	温度調節精度		±2℃	±2℃
	冷却能力 (at 液温)	20℃	1400W (1203kcal/h)	1180W（1014kcal/h）	1090W（937kcal/h）
		10℃	1200W（1030kcal/h）	1000W（856kcal/h）	915W（787kcal/h）
		0℃	950W（820kcal/h）	–	–
		-10℃	650W(560kcal/h)	–	–
	外部循環能（50/60Hz）		最大流量12/14L/min、最大揚程9.5/13m	最大流量13.5/16 L/min、最大揚程10/14m	最大流量17.5/18.5L/min、最大揚程20.5/25m
機能	温度制御		冷凍機ON-OFF制御
	温度設定・表示		シートキー入力・デジタル表示、最小桁1℃
	安全機能		漏電・過電流ブレーカ、冷凍機高圧圧力スイッチ、オーバーロードリレー保持回路、冷凍機保護タイマ、サービスコンセント用ヒューズ、温度調節器自己診断機能、循環ポンプサーマルプロテクター
	安全機能		水位低下アラーム(2段式)、流量センサ (1.5L/min以下で停止)	水位低下アラーム(1段式) 循環ポンプ単独運転液温過昇防止器（液温50℃±5℃）
	外部入・出力		アラーム出力(無電圧a接点) 遠隔操作入力(無電圧接点)	アラーム出力(無電圧a接点)
	付属機能		緊急停止ボタン、温度表示補正機能、流量ストップバルブ
構成	冷凍機・冷媒		空冷式　650W・R407C
構成	冷却コイル		SUS316L	SUS304
外部循環ノズル (吐出口・戻り口共)			ワンタッチコネクタ・ホースノズル内径10・外径10mm	外径14㎜ホース口(Rc3/8　SUS製)
水槽材質・寸法(mm)・容量			SUS304・内径280×270H・16.5L
サービスコンセント			Max.4A 1個口　AC100V	–
外寸法（mm）			340(354)W×384D ×851(910)H	340(354)W×370(410)D×988H
重量			約44 kg	約54 kg	約58 kg
電源入力			11A・1.1kVA	13A・1.3kVA
定格電源			AC100V 50／60Hz
