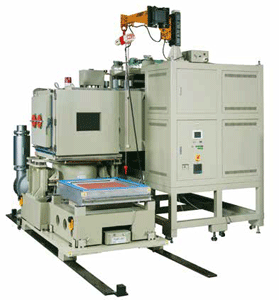

振動/温湿度複合環境試験装置 VCシリーズ汎用バイブテックチャンバー
複合環境試験装置は、規定された温度および湿度の環境条件下で振動試験をさせる、複合条件の環境評価試験を行うための装置 です。複合環境試験は、航空・宇宙産業分野の機器で信頼性評価試験として早くから行われてきましたが、近年半導体などの電子 デバイスの急速な進歩と、樹脂系の複合材が多用される自動車産業においても、信頼性を確保するために欠かせない試験になっ ています。
メーカー
：エミック/EMIC
特長

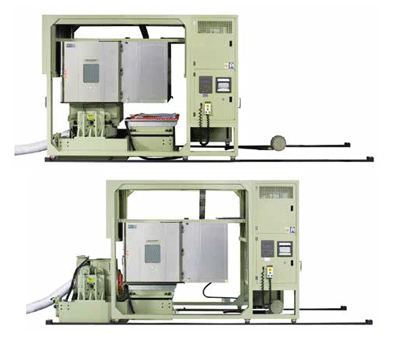

水平・垂直切換用チャンバー移動機構(オプション)水平加振台が付属した振動試験装置と組み合わせて使用する、チャンバー用オプションです。 垂直に移動させるリフト機構と、水平に移動させるレール機構の組み合わせにより、チャンバーを水平加振台上と振 動発生機上に、専用インターフェースによって簡単に結合することができます。振動試験装置と温（湿）度試験槽を切り離して、それぞれ単独試験機として使用することができます。 |
 |
|
|
|
 |
カンチレバー式カンチレバー式(片持ち)の温（湿）度試験槽です。試験槽の周囲にフレームが無く、供試品設置の作業が容易になり、作業性が大幅に改善します。供試品を振動試験装置に搭載した状態で、温（湿）度試験槽を移動できます。 |
仕様
■ 温度試験槽（オーブン）
| 型式 | VC-062A | VC-082A | VC-102A |
|---|---|---|---|
| 試験槽槽内寸法と容量 | 600W×700H×600Dmm [252ℓ] |
800W×800H×800Dmm [512ℓ] |
1000W×1000H×1000Dmm [1000ℓ] |
| 温度範囲 （選択） | 01：室温＋10～＋100℃ ／ 02：室温＋10～＋150℃ ／ 03：室温＋10～＋180℃ ※ オプションで最大温度200℃まで可能 |
||
| 槽機構 （選択） | F：槽固定式 / M：槽レール移動式 | ||
| 複合方式 （選択） | X： 引き出し式/ Y：底部脱着式 / Z：丸穴式 | ||
| 温度調節方式（選択） | M1：デジタル式調節計 / P3：LEDタッチ式プログラム調節計 | ||
| 記録計（選択） | T：5.7型TFTカラーLCD、入力6ch、SDカード、〘オプション：入力12ch、LAN接続〙 X：5.7型TFTカラーLCD、入力10ch(最大100chまで増設可)、SDカード、LAN接続 |
||
■ 温度試験槽
| 型式 | VC-062B | VC-082B | VC-102B |
|---|---|---|---|
| 試験槽槽内寸法と容量 | 600W×700H×600Dmm [252ℓ] |
800W×800H×800Dmm [512ℓ] |
1000W×1000H×1000Dmm [1000ℓ] |
| 温度範囲 （選択） | 01：室温＋10～＋100℃ ／ 02：室温＋10～＋150℃ ／ 03：室温＋10～＋180℃※ 21：－25～100℃ ／ 22：－25～150℃ ／ 23：－25～180℃※ 31：－40～100℃ ／ 32：－40～150℃ ／ 33：－40～180℃※ 41：－55～100℃ ／ 42：－55～150℃ ／ 43：－55～180℃※ 51：－70～100℃ ／ 52：－70～150℃ ／ 53：－70～180℃※ ※ オプションで最大温度200℃まで可能 |
||
| 冷凍機凝縮方式 （選択） | A：空冷式 ／ W：水冷式 / 無し | ||
| 槽機構 （選択） | F：槽固定式 ／ M：槽レール移動式 | ||
| 複合方式 （選択） | X： 引き出し式 ／ Y：底部脱着式 ／ Z：丸穴式 | ||
| 温度調節方式（選択） | M1：デジタル式調節計 ／ P3：LEDタッチ式プログラム調節計 | ||
| 記録計（選択） | T：5.7型TFTカラーLCD、入力6ch、SDカード、〘オプション：入力12ch、LAN接続〙 X：5.7型TFTカラーLCD、入力10ch(最大100chまで増設可)、SDカード、LAN接続 |
||
■ 温湿度試験槽
| 型式 | VC-062B | VC-082B | VC-102B |
|---|---|---|---|
| 試験槽槽内寸法と容量 | 600W×700H×600Dmm [252ℓ] |
800W×800H×800Dmm [512ℓ] |
1000W×1000H×1000Dmm [1000ℓ] |
| 温度範囲 （選択） | 01：室温＋10～＋100℃ ／ 02：室温＋10～＋150℃ ／ 03：室温＋10～＋180℃※ 21：－25～100℃ ／ 22：－25～150℃ ／ 23：－25～180℃※ 31：－40～100℃ ／ 32：－40～150℃ ／ 33：－40～180℃※ 41：－55～100℃ ／ 42：－55～150℃ ／ 43：－55～180℃※ 51：－70～100℃ ／ 52：－70～150℃ ／ 53：－70～180℃※ ※ オプションで最大温度200℃まで可能 |
||
| 冷凍機凝縮方式 （選択） | A：空冷式 ／ W：水冷式 ／ 無し | ||
| 温湿度範囲 | 30～98％ | ||
| 槽機構 （選択） | F：槽固定式 ／ M：槽レール移動式 | ||
| 複合方式 （選択） | X： 引き出し式 ／ Y：底部脱着式 ／ Z：丸穴式 | ||
| 温度調節方式（選択） | M1：デジタル式調節計 ／ P3：LEDタッチ式プログラム調節計 | ||
| 記録計（選択） | T：5.7型TFTカラーLCD、入力6ch、SDカード、〘オプション：入力12ch、LAN接続〙 X：5.7型TFTカラーLCD、入力10ch(最大100chまで増設可)、SDカード、LAN接続 |
||
注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
製品登録年月
2022-02
産業種別
- 航空・宇宙開発
- 新エネルギー
- 化学製品
- 石油製品
- プラ製品
- ゴム製品
- 金属製品
- 電子・デバイス
- 電気機械
- 電気製品
- 自動車
- 鉄道・貨物
測定項目または機能
- 振動試験
- 恒温恒湿
