集録・監視パッケージシステム CISAS/V4

CISAS/V4はチノー記録計、ロガー、調節計および市販のPLC(プログラマブルコントローラ)をシステムコンポーネントとし、各種装置・設備など5000タグ*のデータをパソコンで集録・監視するパッケージシステムです。

きれいで見やすい管理画面レイアウトはワイド液晶ディスプレイやマルチディスプレイに対応し操作性に優れています。最大5000タグ*までのデータ管理をフレキシブルに構成し、綺麗で見やすい管理が可能です。データ集録、アラーム監視、セキュリティなどの充実した機能を持ち、ネットワーククライアント（オプションソフト）により複数台のパソコンで監視もできます。

* タグとは記録計や調節計等デバイスの各々固有の入力チャンネルや運転パラメータ等のデータです。集録・監視可能なタグ数（100タグ～5000タグ）により製品形式（お値段）が異なり、お客様が集録・監視が必要なタグ数に近い製品のご購入が出来ます。

メーカー

：チノー/CHINO

特長

  • コスト低減
    簡単にシステム構築できるよう考慮し、パソコン計装を導入するメリットが充分にでるよう設計されています。エンジニアリングコストの低減、工期短縮、増設・変更が容易などのメリットをもたらします。
  • 豊富な オペレーション機能
    監視画面に、グラフィックモニタ、トレンド、 データリスト、アラームリスト、サマリを、設定画面に、アラーム設定、ジョブ設定、 メモリー操作、帳票操作、制御パラメータ設定を用意。
  • ユーティリティ機能
    集録データを再生、バックアップ、コピーをする 「データ管理」、システムの運転状態や操作履歴を閲覧る「システムログ」、構築情報や運用時の情報をバックアップ、インストール、 ロールバックする「メンテナンス」機能を装備 しています。
  • 帳票機能
    レポート(任意の指定時刻に取り込まれた データを出力)、日報、月報を用意。Excelを使用して自由なレイアウトでテンプ レートを作成可能。印刷、PDFファイルで帳票を出力します。
    ※ テンプレートを作成するパソコンにはExcelが必要となりますが、CISASを運用するパソコンにExcelは必要ありません。
  • セキュリティ
    システムを安全に操作、運用するためにセキュリティ機能を用意。ユーザID、パスワードによるシステムへのログオン、ユーザごとの操作権限の設定、操作内容ごとにセキュリティ有無の設定ができます。ユーザの操作は操作履歴としてオーディットトレイルに記録されます。
  • 機能をプラグイン対応
    プラグインにより機能の組み込みが可能。用途に合わせてカスタム機能、多様な機器との接続をシステムに組み込むことが できます。(プラグインプログラムについては弊社へお問い合せください。)

＜システム構成例＞

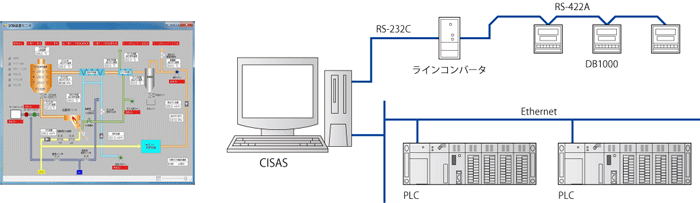

  • 制御装置の監視
    調節計、PLCと接続し、装置の動作状況や各種データを監視します

    集録・監視パッケージシステム CISAS/V4 システム構成例1 (チノー/CHINO)

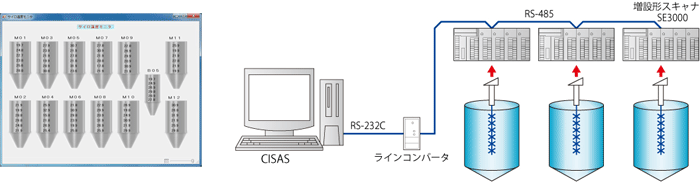

  • 穀物サイロ監視
    外気温度・湿度、サイロ内の温度を計測して中央監視室で穀物の状態を監視します。記録として日報、月報の出力を行います。

    集録・監視パッケージシステム CISAS/V4 システム構成例2(チノー/CHINO)

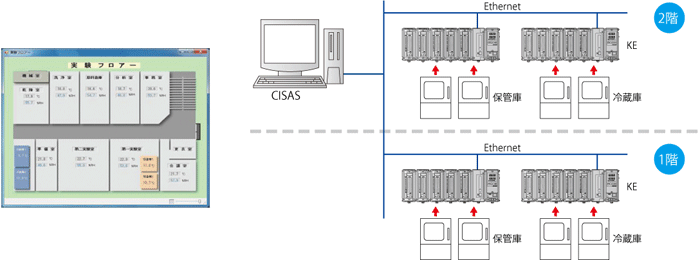

  • 温湿度モニタリング
    医薬品の保管・管理時の温度・湿度を監視します。各フロアの温湿度データ、保管庫などの温度をネットワークロガーKEで収録し、パソコンで一括管理が出来ます。

    集録・監視パッケージシステム CISAS/V4 システム構成例3 (チノー/CHINO)

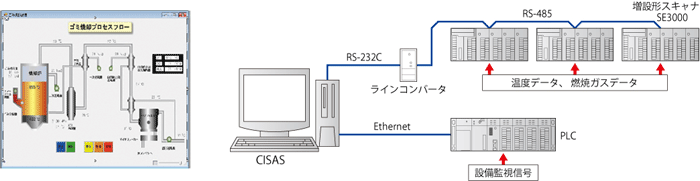

  • ごみ焼却設備
    ごみ焼却プロセスの各部の音頭や燃焼ガスのデータを増設形スキャナSE3000で測定すると同時にPLCで設備の動作状況を監視します。
    集録・監視パッケージシステム CISAS/V4 システム構成例4 (チノー/CHINO)

＜機能：豊富なメニューと柔軟なシステム構成＞

データ収録・監視に必要な機能を豊富に用意。データ管理やメンテナンスを行うユーティリティソフトも装備しています。

  • オペレーション
    グラフィックモニタ、データトレンド、データリスト、アラーム設定、アラームリスト、アラーム通報機能、サマリ、ジョブ設定、メモリー操作、ハードコピー機能、帳票操作、制御パラメータ設定、エンジニアリング、（その他カスタム機能）
  • セキュリティ
    セキュリティ構築、ユーザ管理、オーディットトレイル、パスワード設定
  • ユーティリティ
    システムログ、メンテナンス、データ管理：データ一覧・ヒストリカルトレンド・帳票再生・データバックアップ
  • 構築
    システム構築、オペレーション構築：グラフィックモニタデザイナ

仕様

＜ソフトウエア動作環境＞

パソコン CPU Core2 Duo 以上推奨 ※タグ数が多い場合は高速のCPUをご使用ください。
メモリー2GB以上推奨
CD-ROMドライブ（インストール時）
ハードディスク　空き容量10GB以上
USB　ライセンスキーを接続
ディスプレイ カラー高解像度1024×768ドット以上 マルチディスプレイ対応
プリンタ Windows対応のもの
OS Windows10（32bit/64bit）
Windows 7（32bit/64bit）
Windows Vista（32bit/64bit）
Windows Server 2003（32bit）
※.NET Framework 4.0以降がインストール可能なこと

＜適用機種＞

計装システム ネットワークロガー　KE
増設形スキャナ　SE3000
調節計 デジタル指示調節計　DB1000、DB2000、DB600、LT23A、LT35A、LT37A、LT45A、LT47A
ログラム調節計　KP1000、KP2000、KP3000、DP1000G、DP3000G
記録計 グラフィックレコーダ　KR3000、KR2000、KR2S00、KR3S00
250mmハイブリッド記録計　LE5100、LE5200
180mmハイブリッド記録計　AH4000、KH4000
100mmハイブリッド記録計　AL4000、KL4000
PLC 三菱電機殿製Qシリーズ、FXシリーズ、MELSECNET/H
表示器 パトライト殿製 ネットワーク監視表示灯NHシリーズ
熱画像計測装置 小形熱画像センサ　TP-H
無線機器 無線ロガー　MD8000(USBモデル・イーサネットモデル対応)
入出力ボード コンテック殿製　RRYシリーズ

注釈
■ ご注意 ■
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。

製品登録年月

2020-11

産業種別

  • 食品
  • 飲料
  • 繊維
  • 木材・木工
  • 紙・パルプ
  • 化学製品
  • 石油製品
  • プラ製品
  • ゴム製品
  • 製薬・医薬品
  • 金属製品
  • 電子・デバイス

測定項目または機能

  • 監視・管理
  • データ記録/収集
