高信頼性 インバータ式溶接電源 NRW-IN400PA

高信頼性インバータ式溶接電源NRW-IN400PAは、高精細な制御と自動機への搭載を可能とする高信頼性インバータ式抵抗溶接電源です。 最大127step内にて「SLOPE」「WELD」「COOL」を任意に設定できるモード(Free Style Profile)を搭載し、ヒュージングのより良い接合に必要な精密な入熱制御が可能となりました。また内部損失低減と高効率、高電圧トランスの開発により、高い電流値を短時間で出力することで、銅合金電池タブの溶接が可能です。

メーカー

日本アビオニクス/AVIO

特長

  • インバータ周波数切替可能
    基本周波数を2000Hz(通電時間分解能0.5ms)とし、4000Hz(通電時間分解能0.25ms)、5000Hz(通電時間分解能0.2ms)の切替えができます。プログラム番号毎に周波数の選択が できるため、ワークに適応した周波数を選択し、電流リップルの少ない高品質な溶接を得ることができます。
  • 127stepフリースタイル通電プロファイルを搭載
    最大127step内にて、「SLOPE」「WELD」「COOL」を任意に設定できるモードを標準搭載。多段スロープ通電、多段通電(例えばパルセーション63段通電)が可能となり、抵抗溶接に限らず抵抗加熱用途にも精密な入熱制御により良い接合を提供します。
  • 通電停止のバラツキ1ms以内
    ワークの変位量の誤差を低減します。
  • マルチトランス対応
    トランススイッチ(オプション)により、1台の電源に最大4台までのトランスを接続することができます。
    複数溶接工程を1台の溶接電源と複数トランスの構成で実現でき、生産能力を維持しつつ、設備導入費低減と工場側電力設備の容量低減(負荷平準化)を実現します。同時加圧、順次通電や異なる2工程の設備搭載も可能です。
    またトランス中継ボックス(オプション)により、従来のトランスも接続できます。
  • 溶接条件補正機能
    プログラム番号毎にあらかじめ登録されて溶接条件を外部トリガー信号により呼び出し設定値を微調整することで、室温や電極温度の変化に合わせ、常に最適な溶接を行うことが可能となります。
  • 防塵強化構造
    ベンチレーション方式を変更して防塵を強化。粉塵・オイルミストが多い環境下での粉塵吸引による動作不良・故障を低減します。
  • 自動機搭載が容易
    プログラムボックスでの遠隔操作が可能。設備設計が容易になります。
  • マルチ電源対応
    三相AC200~480Vまで、溶接電源の切替操作、改造なしで対応が可能です。

アプリケーション


整流子×マグネットワイヤ

銅端子×マグネットワイヤ

圧着端子×マグネットワイヤ

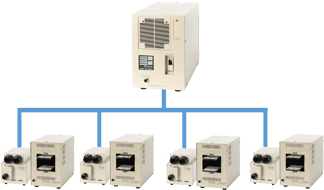

マルチトランスシステム

トランススイッチャを使用することでインバータ 電源1台に最大4台のトランスが接続できます。

ご案内

日本アビオニクスでは、性能評価やご導入時の機種選定のため、実際の装置を使って実験を行える接合ラボの用意がございます。ご希望がございましたら遠藤科学各営業所へお問合せ下さい。

仕様

<電源>

項目 NRW-IN400PA
接続トランス NT-IN8444B、NT-IN4474A
制御周波数 2000/4000/5000Hz選択式(PRG.No.毎に選択可)
制御方式 1次ピーク値電流FB/1次平均値電流FB/
2次実効値電流FB/2次実効値電圧FB/
2次実効値電力FB/固定パルス幅
1次側最大出力電流 400A 空冷5%  (200A 空冷20%)
溶接条件 255 条件
ブレーカー容量 75A
ユーザインターフェース プログラムボックス式
モニタ機能 電流・電圧・電力・抵抗の平均/ピーク値・パルス幅の平均値
多段通電機能 最大127 STEP(slope、weld、cool)(Free Style モード)
冷却方式 空冷
通信ほか Ethernet、CFカードスロット搭載
入力電源 3相 AC200~480V ±10%
外形寸法/質量 W200×D501×H298(突起部を含まず)/ ≒19kg
※ 電源ケーブル、ウエルドパワーケーブル、ウエルドセンスケーブル、プロコンケーブル の各種ケーブルは別売

<トランス>

項目 NT-IN8444B NT-IN4474A
供給電源電圧 AC220V AC400V AC220V AC400V
最大出力電流 8000A(使用率5%) 4000A(使用率5%)
定格容量
(使用率50%)
36 kVA 33 kVA 11 kVA 10 kVA
定格一次電圧 300V 600V 300V 600V
無負荷二次電圧 14.1V 12.9V 8.4V 7.6V
トランス巻数比 22:1 44:1 37:1 74:1
入力周波数 2kHz,4kHz,5kHz 2kHz,4kHz,5kHz
冷却方式 空冷 空冷
外形寸法 W200 x D370 x H214mm(突起部含まず) W150 x D337 x H222mm(突起部含まず)
質量 ≒23.4kg ≒14kg
※ 他トランスも接続可能です。詳細はお問い合わせください。
