赤外線サーモグラフィカメラ InfReC R550シリーズ
最大記録画素数120万画素、類を見ない高精細な熱画像、120Hzでの高速サンプリング動画収録機能とレンズラインアップを強化した高機能フラッグシップモデル
メーカー
：日本アビオニクス/AVIO
特長
<用途と測定温度範囲で選べる3種類のモデル>
- フル機能R&D用モデル［R550Pro］
時系列データの測定を行うR&D分野や、熱挙動の速い微小電子部品、金属溶接などの高温測定に最適
測定温度範囲：-40～+2000℃ - R&D、設備診断用モデル［R550］
高所となる電気設備やプラントの配管などの点検に最適
測定温度範囲：-40～+650℃ - 構造物診断用モデル［R550S］
コンクリート構造物や建築物外壁の剥離診断に最適。
測定温度範囲：-40～+120℃
<R550Pro特長>
- 最速120Hzの高速サンプリング

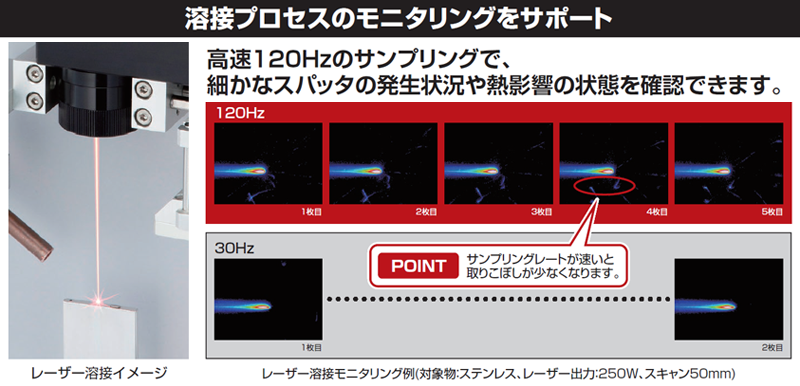

ウィンドウイングモードにより、最速120Hz(640×120ウィンドウイング時)の高速撮影が可能です。レーザ溶接や抵抗溶接時のスパッタ挙動確認および近隣への熱影響解析が行えます。
・120Hz：640×120ウィンドウイング時
・ 60Hz：640×240ウィンドウイング時
・ 30Hz：640×480フルイング時

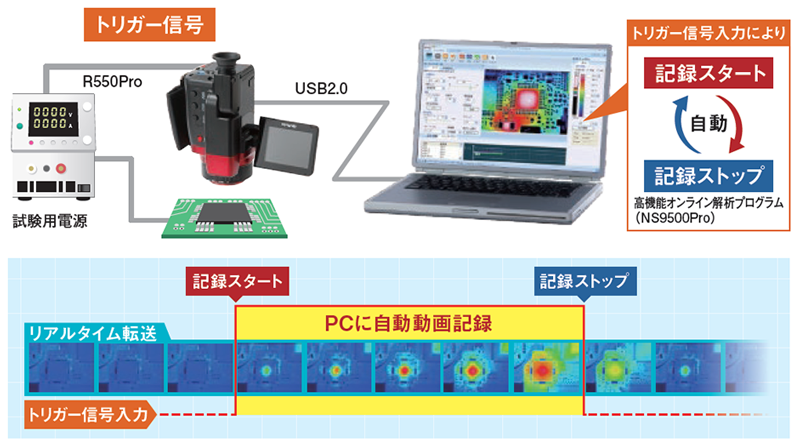

- 外部トリガー入力による自動記録開始機能を搭載
試験装置や現場設備と連動した確実なデータ収録が可能です。
<シリーズ特徴>
- 最大記録画素数120万画素の高精細な熱画像
複数枚超解像処理により、非冷却型サーモグラフィカメラとしては最高クラスの高解像度を実現しました。

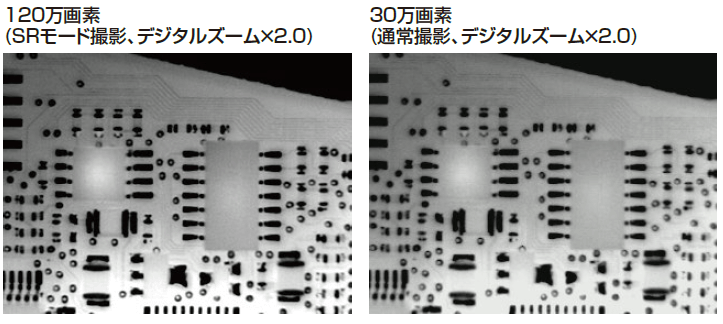

・超解像（SR）モード：1280 x 960画素 空間分解能：0.58mrad相当 ※1
・通常の記録モード： 640 x 480画素 空間分解能：0.87mrad
- 最新の画像フィルタリング機能（デノイズ）により、温度分解能をさらに向上
NEC中央研究所が開発した最新のノイズ処理技術を搭載。測定対象物の輪郭を鮮明に保ったまま、空間フィルタ処理でランダムノイズを低減します。 0.025℃（at 30℃）の温度分解能を実現、わずかな温度差を鮮明に捉えたい非破壊検査に最適です。 - さまざまなシーンに対応可能な豊富なレンズラインアップ

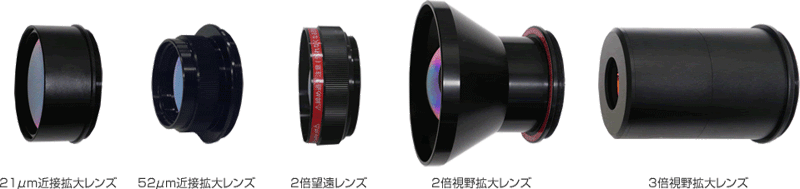

オプションレンズにより、広角からミクロまで鮮明に測定可能です。
<機能>
現場での操作性を追及
-
- FRZ/RECボタンを2箇所に配置 2WAYの持ち方が可能です。
-

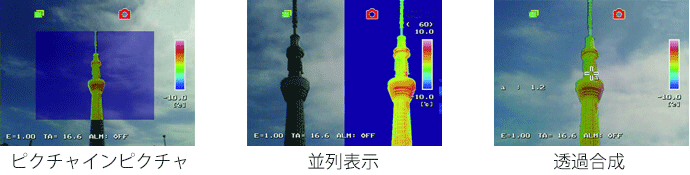

- 500万画素の可視カメラで熱画像と可視画像の「並列表示」「合成表示」が可能
-

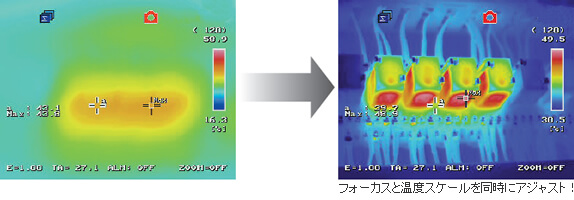

- 温度スケールとフォーカスを同時にアジャストする「フルオート機能」を搭載
- 三脚取付け時に便利な操作リモコンを標準装備
標準レンズで最小58ミクロンの近接撮影が可能
10cmまで近接可能な標準レンズと「複数枚超解像処理」機能の組合せにより、オプションレンズが無くても微小物の計測が可能です。
- 最小空間分解能：58μm相当 ※1 ＜超解像（SR）モード撮影時＞
作業効率を向上させるワイドな視野角
操作性の高いワイドな視野角は、限られたスペースでも広い範囲を撮影できるため、作業効率が上がります。
- 測定視野角 ：水平32° × 垂直24°
カメラ本体に多彩な記録モードを搭載
- 高画素で記録可能な超解像（SR）モード
- 最大100°（水平）の広範囲を撮影できるクイックパノラマモード
- カメラだけで最大3Hzの動画記録ができるSD動画モード (R550Proのみ)
- 熱画像と可視画像を同時に記録できるインターバルモード
- 接点信号により外部機器と連携可能なトリガー入力とアラーム出力機能 (R550Proのみ)
豊富な計測機能を搭載

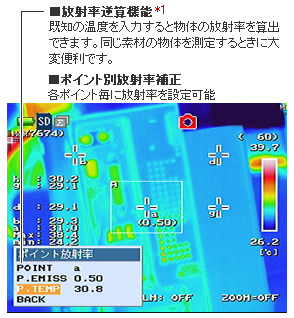

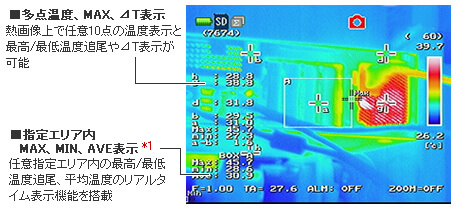

最高・最低温度追尾/⊿T計算/放射率逆算/ラインプロファイルなどの計測機能
充実した解析ソフトウェア

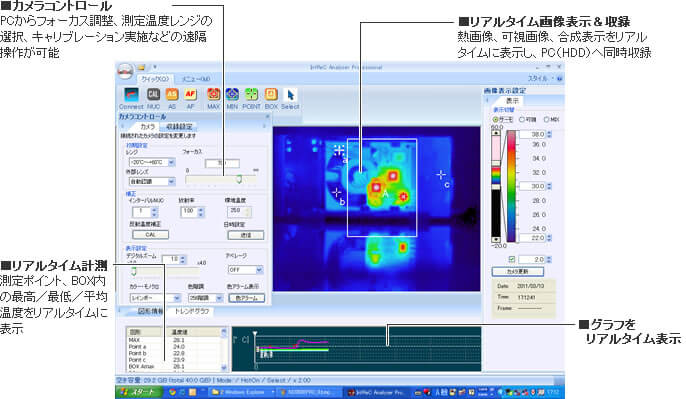

リアルタイム計測（オンライン）[InfReC Analyzer NS9500 Pro for R550（R550Proに標準添付）]
新規 Div タグの内容がここに入ります解析（オフライン）[InfReC Analyzer NS9500 Std for R550（R550、R550Sに標準添付）]
その他ソフトウエアの機能

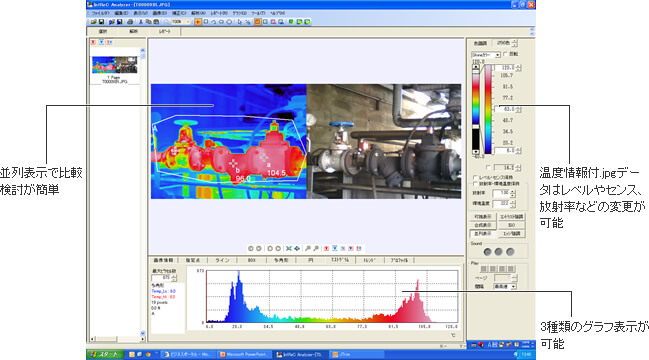

- グラフ表示：ラインプロファイル、 ヒストグラム、トレンドグラフの3種類が可能
- 放散熱量計算：特定図形領域の放散熱量を計算。被写体からの熱損失を解析。
- 長さ/面積計算：被写体までの測定距離を入力するだけで、設定図形の長さ/面積を計算します。
- パノラマ編集：パノラマ撮影（スキャン合成）した熱画像を1画像に結合できます。
- レポート出力：Excel、Wordテンプレートで画像、グラフを自由にレイアウト
仕様
| 機能 | R550Pro | R550 | R550S | ||
|---|---|---|---|---|---|
| 基本機能 | 物質の温度分布画像の記録(静止画・動画) | ||||
| 基本 性能 |
検出器 | 2次元非冷却センサ（マイクロボロメータ） | |||
| 測定波長 | 8～14μm | ||||
| 測定温度範囲 | -40℃～2000℃ | -40℃～650℃ | -40℃～120℃ | ||
| 温度分解能 | 0.025℃ at 30℃（S/N改善時） | ||||
| 温度精度 | ±1℃ （20～30℃ レンジ1において） | ||||
| フレームレート | 30Hz / 60Hz / 120Hz (Windowingモードによる) |
30Hz | |||
| 検出器画素数 | 640（H） x 480（V）画素 | ||||
| 記録画素数 | 標準時：640（H） x 480（V）画素 超解像時（SR モード）：1280（H） x 960（V）画素 * (* 静止画のみ対応) |
||||
| 測定視野角 | 32°（H） x 24°（V）（標準レンズ搭載時） | ||||
| 空間分解能 | 標準時： 0.87mrad 超解像時（SR モード）： 0.58mrad相当 ※1 |
||||
| 測定距離範囲 | 10cm～∞ （標準レンズ搭載時） * （* 温度精度の保証範囲は30cm ～ ∞ ） |
||||
| フォーカス | オート/マニュアル | ||||
| 画像 表示 |
オート機能 | オートスケール/オートフォーカス/フルオート | |||
| カラーパレット | 7種類（オリーブ、レインボー、アイリス、輝度カラー、ホットアイアン、ホットホワイト、ホットブラック） | ||||
| 階調表示 | 256／32／16／8階調 | ||||
| 可視画像表示 | CMOS 500万画素 | ||||
| 可視画像合成表示 | 並列、FUSION（透過合成可能）、ピクチャインピクチャ（透過合成可能） | ||||
| 表示機能 | 1～8倍連続デジタルズーム（表示位置スクロール機能付き）、 グリッド表示、9画面マルチ画像表示（静止画再生時） |
||||
| 画質改善 | デノイズ、アベレ－ジング（残像除去機能付）、エッジ強調 | ||||
| 計測 機能 |
ポイント温度測定 | 可動点×10、温度サーチ（最高×1、最低×1）、2点間温度差 | |||
| エリア内温度計測 | BOX 5 （各エリア内の最高・最低・平均温度を表示） | – | |||
| ラインプロファイル | 水平／垂直／水平＋垂直 | ||||
| アラーム機能 | アラーム表示、アラーム音、色アラーム（ISO）、アラーム記録 | ||||
| アラーム信号出力 | – | ||||
| 温度補正機能 | 放射率補正、環境・背景温度補正、距離補正、NUC | ||||
| ドリフトスタビライザ | – | ||||
| 放射率補正 | 多点放射率補正、放射率テーブル機能 | ||||
| 放射率逆算機能 | – | ||||
| 記録 出力 |
記録媒体 | SDカード、SDHC対応 | |||
| データ形式 | 静止画：温度データ付JEPG、14bit（可視画像同時記録） 動画：SVXファイル（専用形式） |
||||
| データ 記録 |
静止画（温度データ付JPEG、14bit）、可視画像同時記録 | ||||
| 超解像(SRモード) | ○ | ||||
| クイック パノラマモード |
横方向約100°相当/縦方向約75°相当 | ||||
| SD動画記録 | 最大3Hz | – | |||
| インターバル記録 | 3秒～60分間隔、可視画像同時記録 | ||||
| 外部トリガー記録 | ○ | – | |||
| 音声メモ | 30秒間 | ||||
| テキストメモ | 最大128文字（SDカードより読み込み熱画像に添付） | ||||
| 外部インタ フェース |
USB2.0 | USB2.0マスストレージ、動画転送（熱画像：最大30Hz、可視画像同時記録）※2 | |||
| Windowing転送（熱画像） W1： 60Hz （640×240画素） W2： 120Hz （640×120画素） |
– | ||||
| 外部トリガー入力に よる自動記録機能 |
– | ||||
| ビデオ出力 | NTSC／PAL切替 RCAコネクタ | ||||
| アラーム出力 | 無電圧接点信号 | – | |||
| 外部トリガー入力 | パルス信号 | – | |||
| その他 | 表示装置 | 3.5型カラー液晶モニタ（チルト機構、輝度調整付） カラー液晶ビューファインダ（チルト機構付） |
|||
| 撮影補助機能 | ワイヤードリモコン、レーザポインタ（赤色クラス2、PSC適合品）、LEDライト | ||||
| 耐環境性 | 動作環境温度/湿度 | -15℃～50℃、90％RH（結露しないこと） | |||
| 保存温度/湿度 | -40℃～70℃、90％RH（結露しないこと） | ||||
| 振動、衝撃 | 29.4m/sec2（3G）、294m/sec2（30G） | ||||
| EMC | CE適合規格（クラスA） | ||||
| 防塵・防沫構造 | 保護等級 IP54相当 | ||||
| バッテリ駆動時間 | 2.5時間 | ||||
| AC電源 | AC100V～220V、50/60Hz | ||||
| 外形寸法 | 約121mm（H） x 105mm（W） x 195mm（D） 突起部含まず | ||||
| 質量 | 1.3kg以下 ※バッテリ含む | ||||
| 標準付属品 | キャリングケ－ス、SDカ－ド、USBケ－ブル、ワイヤ－ドリモコン、グリップベルト、ネックストラップ、レンズ保護キャップ、取扱説明書、無償版・体験版ソフト集（CD-ROM）、バッテリパック、電源キット（ACアダプタ、バッテリチャージャ、AC電源ケーブル） | ||||
| 標準付属PCソフト | InfReC Analyzer NS9500 Professional for R550 |
InfReC Analyzer NS9500 Standard for R550 |
|||
注釈
※1 手振れ等の効果による特徴の抽出により、複数画像の合成処理が適切に実施された場合の効果
※2 30Hz転送は熱画像のみ転送。可視画像付きでの転送速度は15Hz
