超音波ハンドウェルダ HW-Dシリーズ

HW-Dシリーズは高速で安定した溶着を実現。ワークに最適な制御モードを選択できるほか、溶着管理も充実。さらに外部機器との連携が可能なハンディタイプの超音波ウェルダです。

メーカー

：日本アビオニクス/AVIO

特長

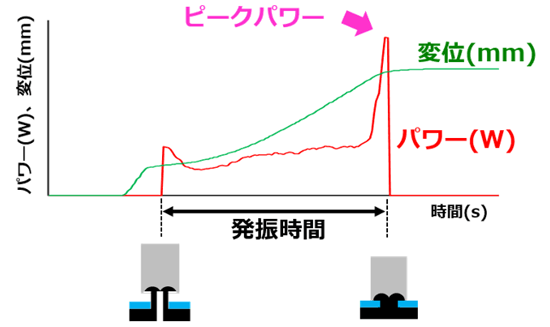

樹脂かしめにおいてボスを押し潰し切ると超音波振動に対する負荷抵抗が増大し、パワー(W)が急峻に増加。所定のパワーに到達したら発振停止する制御を行うことで安定したかしめ品質を得ることができます。

ご案内

日本アビオニクスでは、性能評価やご導入時の機種選定のため、実際の装置を使って実験を行える接合ラボの用意がございます。ご希望がございましたら遠藤科学各営業所へお問合せ下さい。

仕様

<発振機>

型名		ハイエンドタイプ			スタンダードタイプ
型名		HW-D250H-28	HW-D250H-40	HW-D200H-60	HW-D250S-28	HW-D250S-40
最大出力		280W		240W	280W
定格出力		250W		200W	250W
連続出力		180W		140W	180W
周波数		28kHz	40kHz	60kHz	28kHz	40kHz
発振方式		デジタルATHMOS（周波数自動追尾）方式
発振制御モード		タイマー、ピークパワー、エネルギ、連続発振　(選択)
設定範囲	タイマー	0.01～10.00s　(0.01sステップ)
	エネルギ	10～3000J　(10Jステップ)
	ピークパワー※1	50～250W		40～200W	50～250W
	振幅	可変30~100%　(5%ステップ)			固定 (100%)
	アップタイム	50/100/200/500ms　選択			50ms固定
表示		7セグメント4桁LED、状態表示LED
溶着結果表示機能		周波数kHz、発振時間s、エネルギJ、ピークパワーW　(最終結果)
保護機能		位相、過電流、電圧異常、過昇温、オーバータイム
インターフェイス		I/O、アナログ
入力電源		単相AC100～240V　50/60Hz			AC100V　50/60Hz
消費電力		580VA		460VA	580VA
環境温度		5～40℃
環境湿度		30～85%、結露無きこと
外形寸法		W100×D236.5×H210mm（突起物除く）
重量		約2.5kg			約2.5kg
規格対応		電波法、CE		CE※2	電波法
※1 ピークパワーは5Wステップ ※2 電波法型式指定外製品のため、「高周波利用設備許可」の総務省への申請が必要です。

<ハンドピース仕様>

型名	W2005-28-HP-P	W2005-40-HP-AL	MA1P200-60
周波数	28kHz	40kHz	60kHz
発振トリガスイッチ	押しボタン式
筐体ケース	樹脂	アルミ
吊下用フック	有り	無し
振動子冷却継手	有り	無し	有り
出力ケーブル長	2.5m
把持部外径寸法	φ37mm		φ31mm
質量	350g		200g
