ENDOちょっとお邪魔します

業界初！電流測定の技術革命

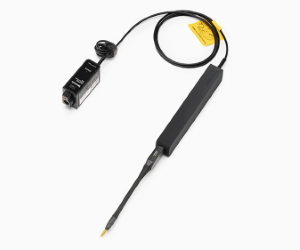

株式会社テクトロニクス＆フルーク / IsoVu™ 絶縁型電流プローブ TICP

　


■ RFアイソレーションにより低ノイズ、広帯域、高確度を実現

TICP電流プローブは、高性能シャントまたは電流検出抵抗器（CVR）と組み合わせることでDCから数百MHzまでの測定が可能になります。プローブ・チップとオシロスコープ間の完全なRF絶縁により、グランド・ループを除去し、1MHzで最大90dBの並外れた同相信号除去比（CMRR）を実現し、コモン・モードノイズの干渉を最小限に抑えます。また、低減衰と低入力インピーダンス（50Ω）およびシールド・チップにより、1GHzでも150µVRMSの低ノイズです。

　

■ 接続の手間を最小限に

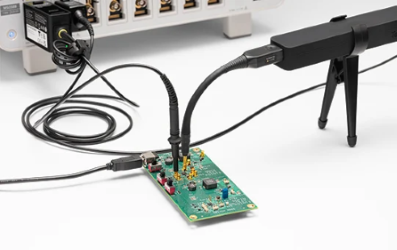

TICPプローブとチップは、ノイズ抑制をしながら接続の手間を最小限に抑えるように設計されています。チップは曲げやすいため接続部への負担が軽減され、DUTへの接続が簡単かつ確実になります。
また、TICPシリーズのプローブはセンサ・ベースのクランプ・オン式オシロスコープ用プローブでは測定が難しい低電流計測と高電流計測の両方に適しています。1×、10×、100×※の3種類の減衰チップにより様々な測定レンジに対応し、シャント抵抗と電力定格値に基づいた広範囲の電流を簡単に計測することができます。
※ 100×の減衰チップはオプションです。



■ 製品紹介動画 （8:00）


　※ 本プローブは2シリーズMSO オシロスコープには対応していません。 （4、5、6シリーズに対応しています。）



出典 ： テクトロニクス HP
