油回転真空ポンプ
VDシリーズ Ver.C
アルバック
VDシリーズ Ver.C は、回転翼型（2段）のダイレクト駆動式油回転真空ポンプです。2段式の回転翼型構造により到達圧力が良く､最適化設計による低騒音のポンプとなります。オプション仕様も充実しており､幅広い用途でご利用頂ける真空ポンプです。
特長
● 高吸入圧連続 大気真空繰り返し排気可能
● オイルポンプによる強制給油方式の採用
● 油圧式オイルアンチサックの採用
シリンダ内への油の逆流を極力少なくし、ポンプ再起動時の負荷を緩和するためにオイルアンチサックを装備しています。そのため不意の停電や吸気側を大気圧に戻さずに真空ポンプを停止することによるトラブル、例えばポンプ油がシリンダ内に逆流し、再起動が困難になるなどを心配せずにご利用いただけます。
● メンテナンス性を考慮した設計
給油しやすい大型オイルキャップ、多方向からオイル残量を確認できるオイルレベルゲージ、オイル交換を用意とするオイルドレンバルブを採用しています。さらにポンプのオーバーホール・修理の際のモータ配線、吸気側配管の取り外しをせず、メンテナンスが行える構造となっています。
主な仕様
| 型式 | VD30C | VD40C | VD60C | VD90C |
| 設計排気速度（50Hz）m³/h（L/min） | 30（500） | 40（670） | 60（1000） | 90（1500） |
| 到達圧力 | 0.67Pa | |||
| モータ（極数） | 1.5kW（4P） | 1.5kW（4P） | 2.2kW（4P） | 3.7kW（4P） |
● 排気速度曲線

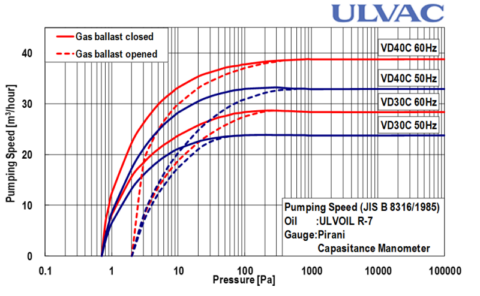

- VD30C, VD40C

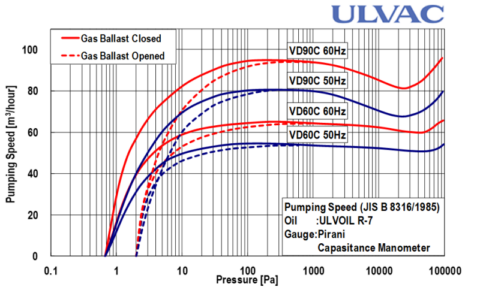

- VD60C, VD90C
メーカー製品URL:
https://showcase.ulvac.co.jp/ja/products/vacuum-pump/oil-rotary-pump/vd.html
情報提供元: 株式会社アルバック
