回生双方向直流安定化電源（大電流モデル）
PBW-Lシリーズ
テクシオ・テクノロジー
0V放電・大電流に対応した回生双方向直流電源
- 出力電圧80V、出力電流±150A、出力電力5kW、回生電力5kW
- 直流電源（電力供給）と直流電子負荷（電力消費）の機能をシームレスに動作可能な双方向電源
- 80%以上の回生効率により、5kW電力消費時に損失は実質1kW
特長
● 広範囲の入出力範囲
PBW-Lシリーズは、80V / ±150A / 5kWのベースモデル「PBW-502L」を組み合わせて、並列では20台（80V / ±3000A / 100kW）までのモデルを構築可能。2直列モデルは140V / ±150A / 10kW単位で同じく100kW（140V / ±1500A / 100kW）、3直列モデルは210V / ±150A / 15kW単位で90kW（210V / ±900A / 90kW）までを構築することができます。

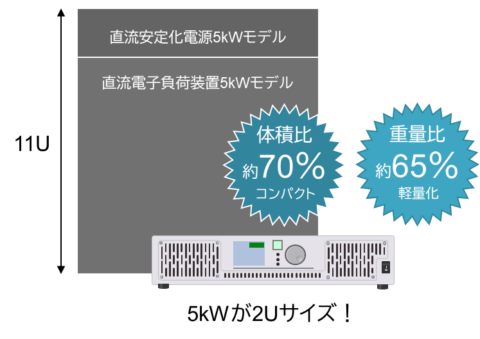

● 小型・軽量設計
PBWシリーズはSiC MOSFETを一部で採用、回生負荷動作により、従来の電源＋電子負荷装置より大幅な小型・軽量化を実現しました。

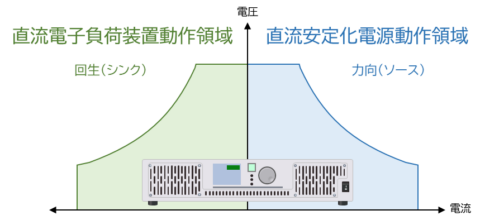

● 双方向動作
PBWシリーズは直流安定化電源の供給動作（ソース）と、直流電子負荷装置の放電動作（シンク）の領域を交互でも連続的にも動作させることが可能です。
主な仕様
| 型式 ※1 | 直流出力 | 質量 | ||
| 定格出力 | 出力電圧 | 出力電流 | ||
| PBW-502L | 5kW | 0～ 80V | 0 ～± 150A | 約28kg |
| PBW-103LP | 10kW | 0 ～± 300A | 約56kg | |
| PBW-153LP | 15kW | 0 ～± 450A | 約84kg | |
| PBW-203LPRK ※2 | 20kW | 0 ～± 600A | 仕様により異なる | |
| PBW-103LS | 10kW | 0 ～ 140V | 0 ～± 150A | 約56kg |
| PBW-203LSRK ※2 | 20kW | 0 ～± 300A | 仕様により異なる | |
| PBW-153LT | 15kW | 0 ～ 210V | 0 ～± 150A | 約84kg |
| PBW-303LTRK ※2 | 30kW | 0 ～± 300A | 仕様により異なる | |
※1：上記は工場出荷型番としての代表例です。100kWまでの電力モデルもご用意可能です。
※2：20kW以上は19インチラック（RK）に搭載してご提案となります。
メーカー製品URL:
https://www.texio.co.jp/product/detail/179
情報提供元: 株式会社テクシオ・テクノロジー
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
・当社営業エリア内の対応とさせていただきます。またエリア内であっても対応できない場合がございます。
