特長

● 細かい設定分解機能
設定分解能は周波数で1mHz、振幅で0.01dBまでになりますのでより複雑な信号の処理を可能になります。

● 広い振幅出力範囲
出力振幅は+14dBm～-110dBmで精度が保証されます。

● 多機能の出力信号を提供

• • RF 50Ω：周波数範囲は9kHz～6GHzのRF信号出力に対応しております。GSG-2060はアナログRF信号出力（AM / FM / PMなど）に対応し、GSG-2160はアナログおよびデジタルRF信号出力に対応します。
  • LF 50Ω：独立出力可能なLFファンクション信号（低周波ファンクションジェネレータ）を搭載。Sine / Square / Triangle / Ramp / Gaussian Noise などの波形を提供します。他の入出力機能と組み合わせて使用したり、単独で回路設計や電子部品試験などの用途に使用することもできます。
  • PULSE OUT：Pulse信号の出力を備えております。TTL / CMOS / ECLなどのデジタル回路のテスト、スイッチング信号の変化のシミュレーションによく使用されます。
  • デジタル信号出力（GSG-2160のみ）：出力帯域幅120MHz（RF BW）までのIQ信号の出力をサポートしています。また、I成分、Q成分の出力も可能です。

● 様々な入力信号に対応

• • アナログ変調関連のアプリケーション用に、AMまたはFM信号を外部から入力することができます。
  • IとQのデータをそれぞれ入力し、内部RF信号を通して必要なIQデジタル信号を合成することができます。

● 優れた位相ノイズ出力
GSG-2000が提供する出力信号は、-117dBc/Hzという最適な位相ノイズを備えており、車載デジタル信号、IoT産業用アプリケーション、純粋な信号を必要とするその他の分野などより幅広いアプリケーションに適当できます。

● 一目瞭然の表示レイアウト
GSG-2000は7インチのLCDディスプレイを採用し、すべての設定パラメータ、測定結果、機能情報を直接表示できるため、ユーザーは現在の設定情報をすばやく把握できます。

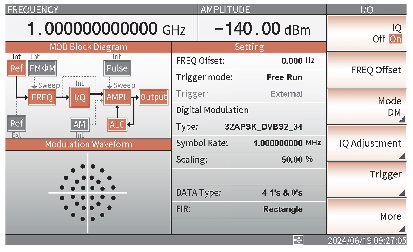

例えば、上の写真のPSK信号出力では、ブロック図、変調信号パターン、対応するパラメータが画面に直接表示され、ユーザーは関連するパラメータを設定することができます。

主な仕様

	周波数範囲	アナログ変調	デジタル変調	通信インターフェース
GSG-2160UG	9kHz～6GHz	AM、FM、PM	〇	USB（USB-TMC） LAN（Socket） GP-IB
GSG-2060UG			×

・デジタル変調はASK、PSK、QAM、FSK、MSK、ユーザー定義IQ、ユーザー定義FSKから選択
