デジタル・フォスファ・オシロスコープ
7シリーズDPO
テクトロニクス＆フルーク テクトロニクス＆フルーク 掲載製品 一覧
7シリーズDPO は、卓越した信号忠実度、高ENOB、低ノイズ、低ジッタ、高速スループット、そして受賞歴のある TekScope® ユーザ・インタフェースを提供。高速シリアル、高エネルギー物理、主要RFアプリケーションの進化するニーズに応えます。
特長

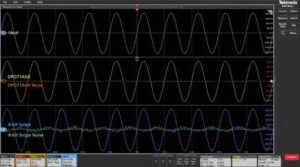

● 低ノイズ、高ENOB：比類のない正確な測定結果
7シリーズDPOの低ノイズと高ENOBでテスト・マージンを最大化。独自のTek85 低ノイズ・プリアンプ、Tek79 10‑bit ADC、先進のDSPアルゴリズムによる極めて優れた測定確度、感度、精度により、対象信号のより正確な取り込みと測定を可能に。

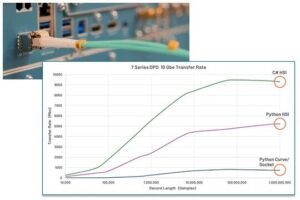

● 10倍のスループットでテスト時間を最小化
内蔵の10Gbps SFP+ ポートとTekHSI™ により、大容量波形データセットをPCに最大10 倍のスループットで転送。波形取り込みと解析を並行処理でき、ワークフローを高速化。
● 受賞歴のある直感的ユーザ・インタフェースで、より速く結果へ到達
15.6型、フル1080p解像度のディスプレイと、期待どおりに動く直感的 UI が、テスト結果への到達を加速
主な仕様
| DPO714AX | |
| 周波数帯域 | 8GHz、10GHz、13GHz、16GHz、20GHz、25GHz（ユーザ・アップグレード可能） |
| チャンネル | 4アナログ |
| サンプル・レート | 125GS/秒、全チャンネル |
| レコード長 | 500Mポイント標準 または2Gポイント（オプション） |
| ADC | 10ビット |
| 有効ビット（ENOB） | 7.5ビット@8GHz ～ 6.5ビット＠25GHz、125GS/s、500mVフルスケール、フルスケールの90%の信号 |
| ランダム・ノイズ | 523µV（0.10%FS）@8GHz～1.13mV（0.23%FS）@25GHz、500mVフルスケール |
| オペレーティング・システム | クローズドLinux（標準）またはオープンWindows10（オプション）、リムーバブルSSDで提供 |
| ディスプレイ | 15.6型高精細静電容量式タッチ・スクリーン（1920×1080） |
