ロードセルシグナルコンディショナー
TD-SC1（組込み型）
ティアック
TD-SC1は、ロードセルの微小な電気信号を、制御装置の仕様に合わせた出力に変換するシグナルコンディショナーです。本製品は主に、半導体製造装置、産業用ロボット、FA装置等のロードセルの加圧力制御に用いられます。
特長

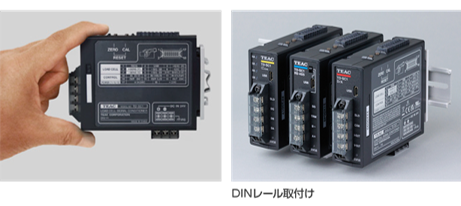

● 薄型コンパクト設計
機能を必要最低限に抑えた『薄型コンパクト設計』とし、DINレール固定方式により制御ユニットの省スペース化に対応し、お客様の装置の小型化に貢献します。
● TEDS校正
等価入力校正時の数値入力の手間を解消する自動校正機能です。電源投入時にセンサー情報を読込、自動で校正が完了します。ひずみゲージ式トランスデューサーの定格出力値（mV/V）と、定格容量値がTEDSメモリーに記録されており、このデータを基にして行う校正方法です。

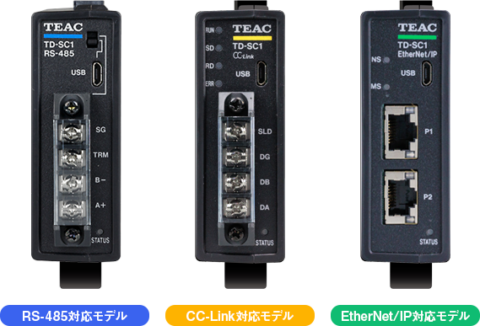

● 豊富なネットワーク
RS-485、CC-Link、EtherNet/IP™の各種フィールドバスに対応します。
主な仕様
| 型式 | TD-9000T | TD-700T | TD-SC1 |
| モニタ画面 | 4.3型カラータッチパネル液晶 （480×272ドット） |
2.4型 カラー液晶 （240×320ドット） |
ー |
| 表示回数 | 24bit、5000回/秒、25000秒/回 | 24bit、4000回/秒 or 20000回/秒（ホールド時）選択 | ー |
| 指示値表示 | ±32000 | ±99999 | ー |
| 入力チャンネル数 | 2（ロードセル+変位） | 1（ロードセル） | |
| ひずみゲージ式センサー | ±3.2mV/V | ±5.0mV/V | |
| ブリッジ電圧 | DC2.5V / 5V / 10V（電流最大30mA） | DC2.5V or 10V（電流最大30mA） | DC 5、10V ±10％（電流最大30mA） |
| 直線性 | 0.01%F.S. +1digit以内（入力1.0mV/V以上） | 0.01%F.S.＋1digit以内（入力5mV/Vの時） | |
※ スペック表はTD-9000T、TD-700T、TD-SC1の3機種について表記しています。
