卓上形精密万能試験機
AGS-Vシリーズ
島津製作所 島津製作所 掲載製品 一覧
島津製作所が試験機製造を開始して100年超。常にお客様と共に歩み、成長してきました。試験をされるすべての方に“より安全に” 、“より効率的に” 毎日の作業を行っていただきたい願いから、新しいオートグラフを創り上げました。
オートグラフAGS-Vはいつもお客様のそばに。
特長
● 製品紹介
● 操作者にやさしさと安全性を
-
- 止めたい位置で自在に止まる、上下昇降式飛散防止カバー
- 装置が治具同士の衝突を察知し、警告後に自動停止
● 使いやすさと効率性追求で生産性アップ
-

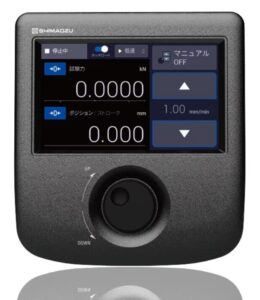

- オペレーションコントローラーが多彩な操作を実現
● 充実のスペックで新時代の試験品質を
-
- 高速サンプリング機能 0.2ms
- 試験力精度保証範囲 1/1000
主な仕様
| 型名 | AGS-1NVD / 2NVD / 5NVD | AGS-10NVD / 20NVD / 50NVD | AGS-100NVD | AGS-500NVD | AGS-1kNVD | AGS-5kNVD | AGS-10kNVD | |
| 負荷容量 | 1N / 2N / 5N | 10N / 20N / 50N | 100N | 500N | 1kN | 5kN | 10kN | |
| 負荷方式 | バックラッシュレス精密ボールねじ駆動によるダイレクト高精度定速ひずみ制御方式 | |||||||
| 試験力測定 精度 |
高精度形 1/500 |
表示試験力±0.5%以内（ロードセル定格容量の1/1～1/500の範囲において） JIS B7721 0.5級、EN 10002-2 グレード0.5、ISO 7500-1クラス0.5、BS 1610 クラス0.5、ASTM E4に適合（※1） |
||||||
| 広範囲精度形 1/1000 |
表示試験力±1%以内（ロードセル定格容量の1/1～1/1000の範囲において） JIS B7721 1級、EN 10002-2 グレード1、ISO 7500-1クラス1、BS 1610 クラス1、ASTM E4に適合（※1） |
|||||||
| 標準精度形 1/500 |
表示試験力±1%以内（ロードセル定格容量の1/1～1/500の範囲において） JIS B7721 1級、EN 10002-2 グレード1、ISO 7500-1クラス1、BS 1610 クラス1、ASTM E4に適合（※1） |
|||||||
| クロスヘッド | 速度範囲 | 0.0005～1,500 mm/min（無段階任意設定） | ||||||
| 最大リターン速度 | 1,650 mm/min | |||||||
| クロスヘッド位置検出表示 | デジタル表示（表示分解能：0.001 mm） | |||||||
| サンプリング速度 | 最高0.2 msec | |||||||
| 大きさ、質量 | 標準モデル | W657×D525×H1,562mm、約80kg（100V）、75kg（200V） | ||||||
| 250mm延長モデル | W657×D525×H1,812mm、約85kg（100V）、80kg（200V） | |||||||
| 500mm延長モデル | W657×D525×H2,062mm、約90kg（100V）、85kg（200V） | |||||||
※1 JIS B7721、EN 10002-2、ISO 7500-1、ASTM E4規格では、試験機据え付け後の検定を推奨しています。
メーカー製品URL:
https://www.an.shimadzu.co.jp/products/materials-testing/uni-ttm/autograph-ags-v-series/index.html
情報提供元: 株式会社島津製作所
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
