メータリレー
2103 / 2104
西澤電機計器製作所
省力・自動化の推進に（盤組み込み用機器）
- DC1µA、10mVの超高感度
- 動作がわかる表示ランプ付
- 電源投入時リレー動作防止回路
- 電源回路、リレー回路を内蔵
特長
● NISHIZAWA のメータリレーは電子式無接点メータリレー方式です。
電子化により高精度・高信頼性・超高感度メータリレーが実現されています。
入力電気レベルに対して、設定した値より上限値または下限値を超えた時リレーを動作させる様になっています。

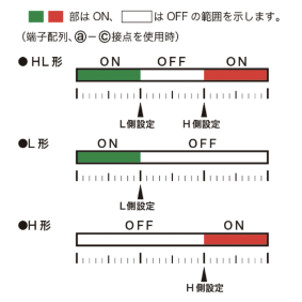

● 接点動作
主な仕様
| 2103 | 2104 | |
| 計器指針形状 | Φ0.3mm 棒形指針 | |
| 指示計器部の階級 | 2.5級 | 1.5級 |
| 設定精度 | 1.5%（計器部とは独立） | |
| 設定指針 | 槍形指針：H（上限側）は赤色、L（下限側）は緑色 | |
| リレー接点の構成 | H, Lとも1 トランスファ | |
| リレー接点容量 | 5A（AC250 V,DC30 V抵抗負荷） | |
| 電源 | AC 100V/200V（発注時指定）, 50/60 Hz, 3 VA max. | |
