特長

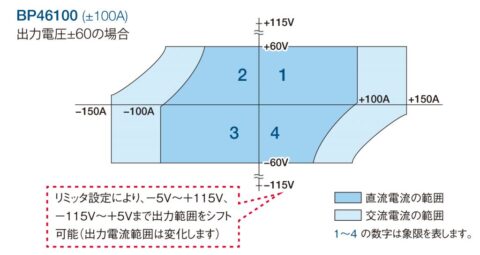

● 広範囲な出力領域－電圧・電流4象限出力
BPシリーズは、正負の電圧はもちろんのこと、電流の向きもソース（供給）・シンク（吸収）が可能な4象限出力です。ソレノイドのように逆起電力を生じるデバイスや電解コンデンサなど蓄電性の負荷、さらに起電力を帯びた圧電体や燃料電池のような電源・電池類まで、一般的な直流電源では駆動できないデバイスや機器類も駆動できるフレキシブルな電源です。

● 高電圧・大電流・広帯域、定電流動作
出力電圧範囲は±60Vで、車載電装品の試験などに求められる高電圧までカバー。また、大型部品の評価に必要な大電流、アクチュエータのドライブなどで要求される高速性、さらには、低インピーダンスのソレノイド駆動時などに有効な定電流動作などBPシリーズは、これらを満たす充実のスペックで、機器の開発やデバイステストの試験要求にお応えします。

● シーケンス機能
内蔵のシーケンシャル信号源で、シーケンス制御が可能です。例えば、電装品電圧変動試験に用いる一連の電圧変化パターンをあらかじめプログラムしておけば、シーケンス開始操作1回で試験を実行可能です。

主な仕様

	BP4610	BP4620	BP4630	BP4640	BP4650
出力電圧範囲	±60 V、120 Vp-p リミッタ設定により-5 V～＋115 V、-115 V～＋5 Vまで出力範囲をシフト可能
出力電流 DC	±10 A	±20 A	±30 A	±40 A	±50 A
出力電流 AC	±15 A	±30 A	±45 A	±60 A	±75 A
小信号周波数特性	DC～200 kHz（CV）※、DC～70 kHz（CC）※　※ 出力振幅 12 Vp-p
動作モード	定電圧（CV）/ 定電流（CC）動作を選択可能



	BP4660	BP4670	BP4680	BP4690	BP46100
出力電圧範囲	±60 V、120 Vp-p リミッタ設定により－5 V～＋115 V、－115 V～＋5 Vまで出力範囲をシフト可能
出力電流 DC	±60 A	±70 A	±80 A	±90 A	±100 A
出力電流 AC	±90 A	±105 A	±120 A	±135 A	±150 A
小信号周波数特性	DC～170 kHz（CV）※、DC～70 kHz（CC）※　※ 出力振幅 12 Vp-p
動作モード	定電圧（CV）/ 定電流（CC）動作を選択可能
