インテリジェント・バイポーラ電源
PBZシリーズ
菊水電子工業
よりリアルに、よりフレキシブルに再現する
新シミュレーション電源
特長
● 波形生成機能。ファンクションジェネレータ内蔵！任意波形でプログラムも簡単設定！

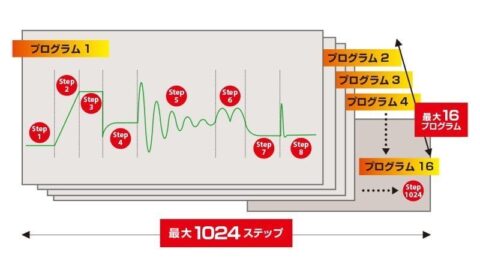

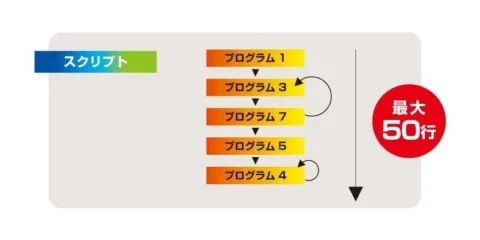

● シーケンス機能。スクリプト機能でシーケンスがさらに便利に！

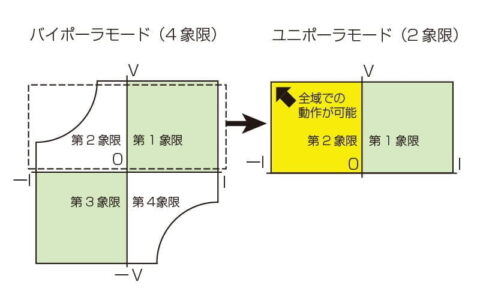

● ユニポーラモード。第2象限を全域動作
● PBZ20-20A：定格の6倍ピーク電流出力
PBZ20-20AはCVモードにおいてCCレスポンス1msの設定時のみ、最大で定格の6倍の短時間ピーク電流を出力できます。他のCCレスポンス設定では通常通り電流制御機能が働き、6倍の短時間ピーク電流を出力することはなく、安全にお使いいただくこともできます。本製品はCCレスポンス1msの設定時のみ、応答速度を遅くして電流制限の働かない時間でピーク電流を出力できます。したがって、短時間ピーク電流以外では、通常の電流制限機能（I.LIM）を有効に保ち、またCCモードでの応答に影響を与えるものではありません。短時間ピーク電流出力は、バイポーラモードおよびユニポーラモードで使用できます。
主な仕様
| PBZ20-20A | PBZ20-20 | PBZ40-10 | PBZ60-6.7 | PBZ80-5 | ||
| 定格出力 | 出力電力 | 400W | 402W | 400W | ||
| 出力電圧 | ±20V | ±20V | ±40V | ±60V | ±80V | |
| 出力電流 | ±20A | ±20A | ±10A | ±6,7A | ±5A | |
| 出力電流 ピーク電流 ※1 |
±120Apeak（TYP値） ※2 ±100Apeak（TYP値） ※3 |
ー | ー | ー | ー | |
| 耐接地電圧 | 500Vdc（出力のCOM端子のみ可） | |||||
※1 ピーク電流出力時間は 10 ms 以上、繰り返し周期は 1 s 以上、CV モード、CC モード電流レスポンスを 1 ms に設定
※2 （-17 V ＜ 出力端子電圧 ＜ +17 V）
※3 （-20 V ≦ 出力端子電圧 ≦ +20 V）
メーカー製品URL:
https://kikusui.co.jp/products-index/dc/pbz/
情報提供元: 菊水電子工業株式会社
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
