特長

● 出力容量1Wあたり100円〜を実現！

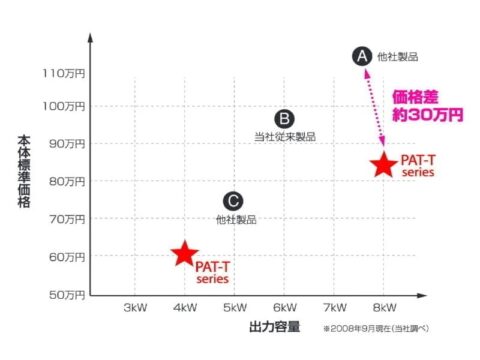

電力変換効率（廃熱抑制）の高い「ソフトスイッチング方式」の採用により、出力ノイズの低減、高密度実装による小型化、そして動作周囲温度50°Cでの全負荷連続運転を実現しました。8kWの大容量で、従来製品（菊水電子工業）の6kW電源以下のプライス。ぜひこのコストパフォーマンスをくらべて下さい。

● 省スペースでスッキリ使える！

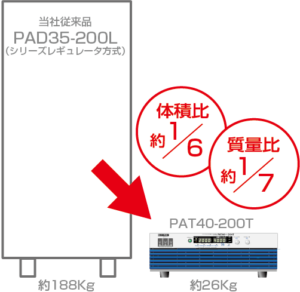

従来品（7kW）とPAT-T（8kW）の比較

● 力率改善回路搭載
力率（PF）とは、交流回路の効率に関する値であり、皮相電力に対する有効電力の割合をいいます。力率が1に近いほど、受電設備を含めた電力エネルギーの利用効率がよいことになります。

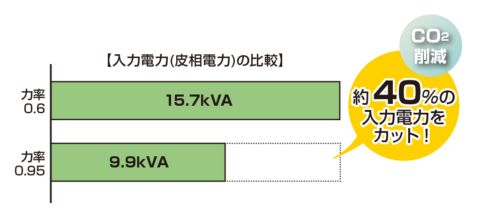

上記の値は出力40V200Aで効率85%の直流電源を全負荷運転した場合です。

力率0.6を0.95に改善すると、入力電力が約4割減少。つまり、力率が良いと『省エネ』になるのです。

主な仕様

	4kWタイプ（全4モデル）	8kWタイプ（全13モデル）	16kWタイプ（全44モデル）
最小電圧モデル（最大電流モデル）	PAT20-200T（20V、200A）	PAT20-400T（20V、400A）	PAT20-800TM（20V、800A）
最大電圧モデル（最小電流モデル）	PAT160-25T（160V、25A）	PAT1500-5.3T（1500V、5.3A）	PAT850-18.8TM（850V、18.8A）

	24kWタイプ（全40モデル）	32kWタイプ（全40モデル）	40kWタイプ（全40モデル）
最小電圧モデル（最大電流モデル）	PAT20-1200TM（20V、1200A）	PAT20-1600TM（20V、160A）	PAT20-2000TM（20V、2000A）
最大電圧モデル（最小電流モデル）	PAT650-36.9TM（650V、36.9A）	PAT650-49.2TM（650V、49.2A）	PAT650-61.5TM（650V、61.5A）
