特長

● 作業環境の微粒子をひと目で掌握 ～ISO14644-17対応～

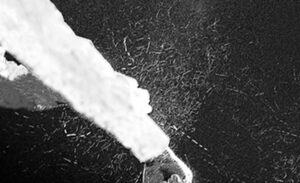

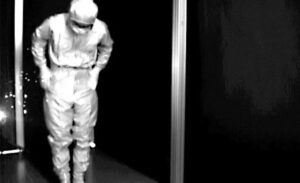

クリーンスーツからの発塵

ウェアからの発塵

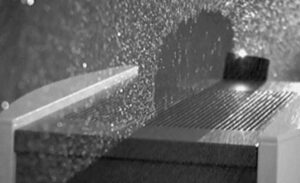

空気清浄器

● 可視化事例｜FFUからの落下塵 0.3マイクロを可視化

Particle Viewer PV2 seriesにより、微粒子の全プロセスを見逃すことはありません。発塵から浮遊、堆積、再飛散まで非接触でエリアを評価し、各プロセスを可視化します。
作業環境に浮遊する微粒子の量はどのくらいか？異物はどこから流入してくるのか？また、発塵源はどこになるのか？適切な改善策を立てることができます。清浄度改善の作業効率を高め、より良い作業環境を実現します。

● 背景が明るくても”同化せずに微粒子可視化”
室内照明で使用される白色光のスペクトルは広範囲に分布します。微粒子可視化システムParticle Viewer PV2 seriesの光源は、可視化性能を向上させるため、室内照明のスペクトル分布とは大きく異なる”赤色レーザー光源”を初めて採用しました。照明が消せない環境や白い壁が背景といった条件でも、粒子像が同化せず撮影ができます。

背景が明るくても同化せず、浮遊する粒子を可視化

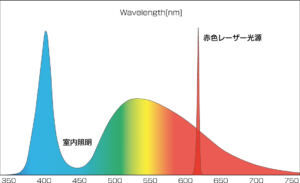

室内照明と赤色レーザー光源のスペクトル分布

● リアルタイム画像処理で微粒子をクリアに可視化
リアルタイム画像処理技術で、超高感度の可視化を実現。見えにくい微粒子をクリアに表示します。「スルー」「軌跡」「強調」の3モードの切り替えで、現象に応じた最適な可視化が可能です。また、疑似カラーで表示することで、浮遊する粒子の挙動をより分かりやすく把握できます。画像処理の内容、カメラ設定はファイルで保存・読み込みができ、撮影パターンに応じた一貫した処理が簡単に行えます。

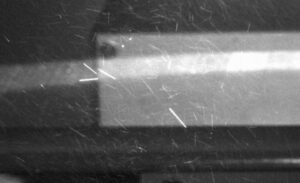

スルー（画像処理なし）

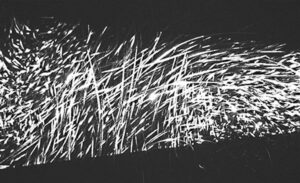

画像処理「軌跡」

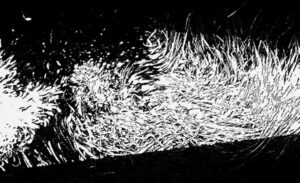

画像処理「強調」

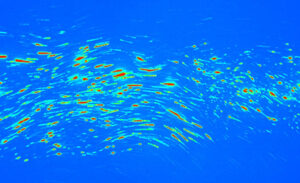

疑似カラーで表示

● 浮遊する微粒子をカウント（計測機能）

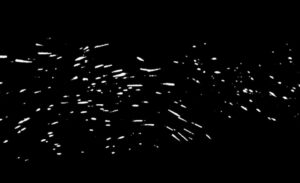

画像から粒子数をカウントして、時系列グラフと同期再生
オフラインの計測機能として、画像から微粒子の数をカウントできます。カウントした微粒子を時系列のグラフで表示して、現象動画と同期再生が可能です。発塵のタイミングを簡単に分析できます。

主な仕様

光源	赤色半導体レーザー光源
波長 / 発振形態	638nｍ / CW（Continuous wave：連続発振）
発振波長	520nm（±5nm：グリーン）
レーザー照射角度可変	レーザーシート照射角度可変ユニット：「Angle Unit」付属
保護メガネ	対応波長：638nm（OD4：1/10000減衰）
光学フィルター	透過波長：638nm（半値全幅10nm）
