特長

● レーザークラス4の明瞭な可視化を、クラス1の安全性で実現　～高い視認性と安全性を両立～
可視化用ルミネッセンス光源「Lumino-Yellow」は、レーザークラス4に匹敵する可視化性能を持ちながら、クラス1の安全性を実現。観測空間を満たすトレーサー粒子を明瞭に捉える高分解能PIVと、広い空間を計測するラージスケールPIVの両方に対応。均一なシート光を照射して、高い視認性と安全性を両立した可視化用光源です。

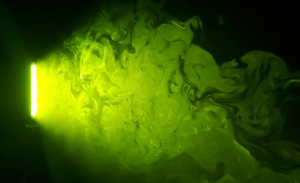

気流の可視化

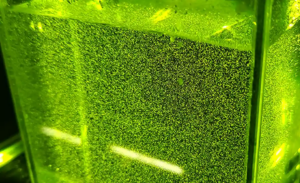

液相の可視化

● レーザークラス1に相当する理由　～組込み型レーザー製品～
Lumino-Yellowは、レーザー光が外部に漏れないよう堅牢に封入されているため、レーザープロジェクターのように組込型レーザー製品の扱いになります。これは、”レーザー製品としては合理的に予見可能な条件下で安全”※に相当し、レーザークラス1の製品として運用が可能です。また、本製品のように目がくらむような明るい光を放出する製品では、サングラスなど遮光性のある保護具を用いることも推奨されます（参考遮光度4程度）
※ JIS C 6802：2014付属書 C 本製品は組込型レーザー機器に該当

● 従来のLEDでは難しかったPIVにも対応　～シート状の光を発振～
Lumino-Yellowは、局所的な領域での高分解PIVと数mオーダーのラージスケールPIV双方に対応します。従来のLED光源では難しかった、一つ一つの粒子像を鮮明に撮影できるため、高出力レーザーシートを用いた実験に限りなく近い計測が可能です。また、シート光の厚みはステレオPIVにも最適です。

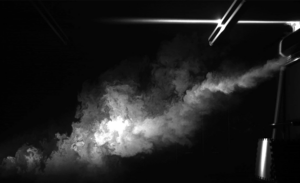

エアコンの気流を可視化

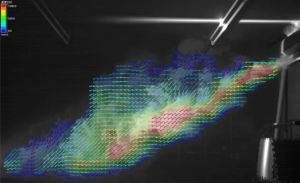

PIVで速度ベクトルを算出

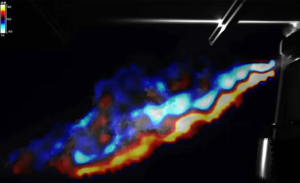

PIVで渦度を算出

● クリーンルームで異物を可視化　～微粒子可視化～
半導体製造プロセスでは異物対策が非常に重要です。しかし、クリーンルームの管理基準となる 0.3µmの異物を可視化する場合、高出力レーザーを使用した可視化性能が求められます。高出力レーザー（レーザークラス3B以上）の運用は、安全上多くの制約がかかり、可視化による異物検証はハードルが高くなることが現状です。Lumino-Yellowは、レーザークラス1相当の光源になるため、レーザー安全対策は必要ありません。様々な環境で浮遊する異物や発塵源の特定の検証に使用できます。

主な仕様

発光原理	レーザー励起ルミネッセンス光
波長	重心波長：580nm（ピーク波長550nm）
光色	黄色
レーザークラス	クラス1：合理的な予見可能な条件下で安全である ※ JIS C 6802：2014付属書 C 本製品は組込み型レーザー機器に該当
