特長

● レーザークラス4の明瞭な可視化を、クラス1の安全性で実現　～高い視認性と安全性を両立～
可視化用ルミネッセンス光源「KLM-600FC」は、レーザークラス4に匹敵する可視化性能を持ちながら、クラス1の安全性を実現。観測空間を満たすトレーサー粒子を明瞭に捉える高分解能PIVに対応。均一なシート光を照射して、高い視認性と安全性を両立した可視化用光源です。

気流の可視化

液相の可視化



● レーザークラス1　～高出力と安全性を両立した照明～
可視化用ルミネッセンス光源KLM-600FCの光出力はレーザークラス1の安全基準に準拠しています。



● 従来のLEDでは難しかったPIVにも対応　～シート状の光を発振～
可視化用ルミネッセンス光源KLM-600FCはPIVに対応します。従来のLED光源では難しかった、一つ一つの粒子像を鮮明に撮影できるため、高出力レーザーシートを用いた実験に限りなく近い計測が可能です。また、シート光の厚みはステレオPIVにも最適です。

エアコンの気流を可視化

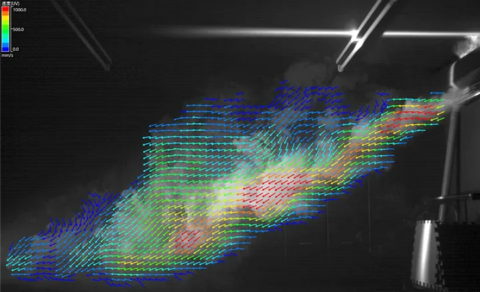

PIV で速度ベクトルを算出

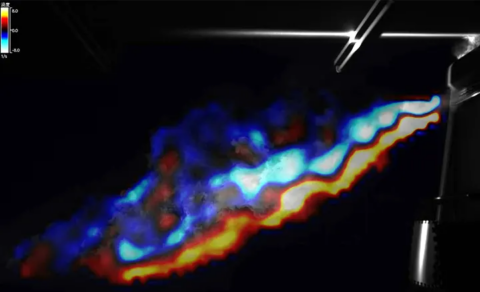

PIV で渦度を算出



● クリーンルームで異物を可視化　～微粒子可視化～
半導体製造プロセスでは異物対策が非常に重要です。しかし、クリーンルームの管理基準となる 0.3μmの異物を可視化する場合、高出力レーザーを使用した可視化性能が求められます。高出力レーザー（レーザークラス3B以上）の運用は、安全上多くの制約がかかり、可視化による異物検証はハードルが高くなることが現状です。可視化用ルミネッセンス光源KLM-600FCは、レーザークラス1相当の光源になるため、レーザー安全対策は必要はありません。様々な環境で浮遊する異物や発塵源の特定の検証に使用できます。

主な仕様

発光光	黄色
駆動方式	定電流方式
調光方式	電流可変制御
チャネル数	１チャネル
シート光学系寸法（ファイバー光学系）	寸法：縦60mm x 横170mm x 高さ18mm、ファイバー長：3m
