特長

● 低抵抗値を高精度かつ1nΩの高分解能で測定

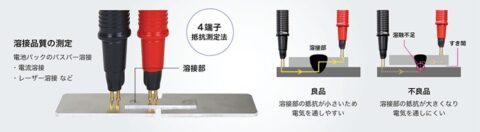

溶接部などの測定対象に電流を流して電気抵抗を測定します。抵抗値の違いから良品と不良品を選別します。溶接抵抗は低いものだと10 µΩ〜100 µΩほどです。抵抗計RM3546は1000 µΩレンジを搭載しており、1 nΩの分解能で低い抵抗を高精度に測定できます。溶接が不十分な場合、良品よりも抵抗値が大きくなります。良品と不良品の抵抗値のわずかな差異を検出して良否判定します。生産ラインで全数量の溶接品質を数値で管理でき、トレーサビリティを確保できます。



● 低抵抗を高精度に測定する温度ノイズ補正機能

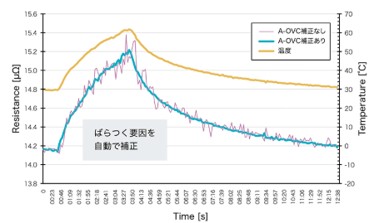

1.　測定が安定するA-OVC機能
RM3546は、熱起電力や本器内部のオフセット電圧などを自動で補正し、測定誤差を限りなくゼロにするA-OVC機能を搭載しています。測定値のばらつきを抑え、分解能1 nΩの性能を最大限に引き出した測定ができます。

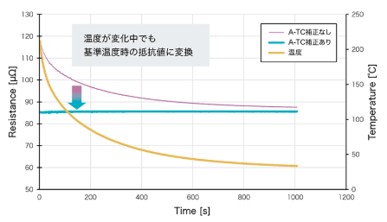

2.　温度の影響を補正するA-TC機能
抵抗値と温度には相関関係があります。RM3546は、測定対象の温度と抵抗値を同時に計測し、基準温度での抵抗値にリアルタイムに補正するA-TC機能を搭載しています。
溶接直後に温度が急激に変化している状況でも、常温時の抵抗値に補正して正確に良否判定できます。

3.　溶接品質を数値で評価
抵抗測定を活用することで、溶接部が冷却するのを待たずに溶接品質を迅速に評価できます。この方法により、生産ラインのタクトタイムを短縮することが可能です。詳しくは動画をご覧ください。

https://youtu.be/sEYoUsXqpMc

主な仕様

抵抗測定レンジ	1000 µΩ（最大表示 1200.000 µΩ、分解能 1 nΩ）〜1000 MΩレンジ（最大表示 1200.0 MΩ、分解能 100 kΩ）、13レンジ
代表確度 ※ Highモード、A-OVC機能ON、SLOW2、ゼロアジャストなし	1000 µΩレンジ：±0.045% rdg ±0.010% f.s. 10 mΩレンジ：±0.045% rdg ±0.001% f.s. 100 mΩレンジ：±0.045% rdg ±0.001% f.s. 1000 mΩレンジ：±0.012% rdg ±0.001% f.s. 1000 Ωレンジ：±0.006% rdg ±0.001% f.s.
測定電流	Highモード：1000µΩ（1 A）〜1000 MΩ（1 µA以下） Lowモード：100 mΩ（100 mA）〜100 Ω（1 mA）
測定スピード	FAST、MEDIUM、SLOW1、SLOW2
