特長

● PVインバーターの検査システムを高精度かつコンパクトに実現【PVインバーター生産ライン向け】
PVインバーターの中でもストリングインバーターは、エネルギーの効率的な運用のため、高電圧化と入力系統の増加が進んでいます。その生産ラインでは、高電圧への対応、測定点の増加に応じた拡張性、検査設備の省スペース化が求められます。これらの要求を満たすため、電力計測モジュール M7103が開発されました。

PVインバーター生産ラインに最適なモジュールタイプの電力計

モジュール	電力計測モジュール M7103
対地間最大定格電圧	DC 1000 V、AC 1000 V（CAT Ⅲ） DC 1500 V、AC 1000 V（CAT Ⅱ）
計測レンジ	電圧：6 V ～ 1500 V（8レンジ） 電流：40mA ～ 2000 A（6 レンジ、センサーによる）
チャネル数	3ch/台
サンプリング速度	最速 5 ms

※ M7103を使用する場合は、別売のAC電源モジュール M1100が必要です。

● 高電圧バッテリーパックの各セル電圧と総電圧を安全に計測できる【バッテリー充放電試験】
バッテリーパックは、直列に接続された多数のバッテリーセルにより構成されています。セルの特性のばらつきがバッテリーパック全体の性能低下を招くため、セル単位で電圧や温度の挙動を把握することは、極めて重要です。さらに充放電試験においては、総電圧と総電流を各セルの電圧や温度と同期して計測し、バッテリーパック全体の特性を包括的に評価することが求められます。
一方、電気自動車に搭載するバッテリーの高電圧化が進んでいます。バッテリーの電圧は400 Vから800 Vへ実用が進んでおり、このような高電圧バッテリーパックの充放電試験でバッテリーセルの電圧や温度を安全に測定するためには、計測器の対地間電圧とモジュール間電圧が重要になります。

バッテリーパックのスタックセル電圧測定、セル生産ラインでの充放電試験に最適なモジュール

モジュール	電圧･温度モジュール M7100	電圧･温度モジュール M7102
バッテリーパック	600 V～1500 V向け	600 V以下向け
対地間最大定格電圧	DC 1500 V、AC 1000 V（CAT II）	DC 600 V、AC 600 V（CAT II）
モジュール間最大定格電圧	DC 1500 V, AC 1000 V	DC 600 V, AC 600 V
最大チャネル数	15ch/台	30ch/台
サンプリング速度	最速 5 ms	最速 10 ms

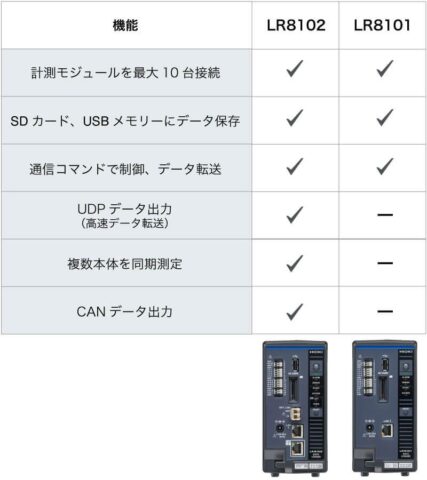

● LR8101（基本機能モデル）とLR8102（高機能モデル）の違い

主な仕様

	LR8102	LR8101
接続可能モジュール	M7100、M7102、M7103 （LR8101、LR8102本体のみでは使用できません）
最大モジュール接続台数	10台
最大同期可能台数	10台（光接続ケーブルが必要）	本体と同期不可
LANポート数	2	1
外部メディア	USBメモリー, 動作保証：Z4006（16 GB） SDメモリーカード / SDHCメモリーカード対応 動作保証：Z4001（2 GB）, Z4003（8 GB）
