特長

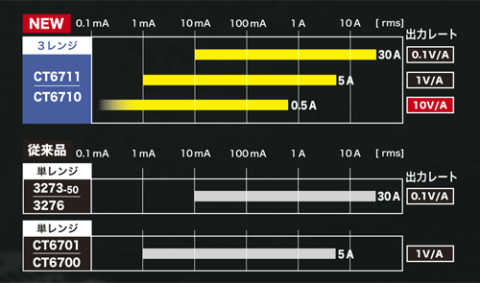

● 30 A、5 A、0.5 Aの3レンジ搭載、ワイドに波形観測
30A、5A、0.5Aの3レンジを搭載し幅広い動作状態の電流観測に対応。中継BOXのレンジキーを押すだけで簡単に切り替えができます。急激な立ち上がりの突入電流、消費電流の速い変化、Low Energyデバイスの微小電流など、1台で多様な電流解析をサポートします。

● 過入力時の保護機能を搭載
定格に対して過大な電流が入力されると、警告ランプが点滅してお知らせ。さらに、誤ったレンジの設定をして、レンジの定格電流よりも過大な電流入力が続いた場合、発熱による本器の損傷を防ぐため保護機能が動作します。
注意：30Aレンジの周波数ディレーティングを超える入力電流においては、保護機能が働く前に測定回路が焼損する恐れがあります。

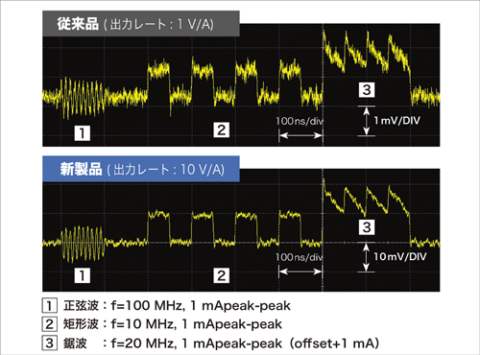

● 高いS/N比と10倍の出力レートでクリアに観測
オシロスコープのフィルタ設定やアベレージ処理なく観たい波形をありのままに。従来の出力レート1V/Aから10倍の10V/Aを実現、オシロスコープの電圧感度を1/10にすることができ、オシロスコープの　S/N比が向上し微小電流の波形を綺麗に観測できます。

主な仕様

	CT6710	CT6711
周波数帯域	DC～50MHz（-3dB）	DC～120MHz（-3dB）
立上がり時間（10%～90%）	7.0 ns以下	2.9 ns以下
遅延時間	30Aレンジ：12ns、5Aレンジ：12ns、0.5Aレンジ：13ns
最大定格電流	30Aレンジ：30Arms、5Aレンジ：5Arms、0.5Aレンジ：0.5Arms
出力電圧レート	30Aレンジ：0.1V/A、5Aレンジ：1V/A、0.5Aレンジ：10V/A
測定可能導体径	Φ5mm以下（絶縁導体）
電源（オプション）	電源3269、プローブ電源ユニットZ5021より供給
