特長

● R&Dから生産ラインまで使える信頼あるEIS測定器
バッテリインピーダンスメータ BT4560は、研究開発から生産ラインまで、迅速かつ簡単にEIS測定ができます。複数の電池を効率的に測定する評価システムへの拡張ができ、大容量電池の品質管理において高精度な測定を実現します。また、新たにLANインターフェースを搭載したことで、検査システムを構築が容易になり、さらに利便性が向上しました。

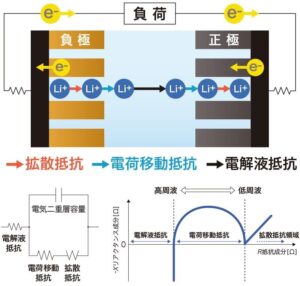

● 電解液抵抗、電荷移動抵抗、拡散抵抗を管理し電池セルの品質向上

• • 測定周波数を0.01 Hzから1.05 kHzの間で設定を測定
  • 低周波の電荷移動抵抗と拡散抵抗の測定
  • 高周波の電解液抵抗と溶接抵抗の測定
  • ナイキスト（Cole-Cole）プロットを付属のアプリケーションプログラムで作成
  • 等価回路解析ソフトウェアを使用して、バッテリー内部の状態を詳細に解析

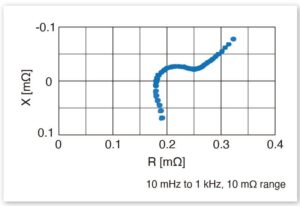

● ナイキスト（Cole-Cole）プロットを瞬時に作成
HIOKIのバッテリインピーダンスアナライザ BT4560をPCに接続すると、周波数掃引を迅速かつ簡単に実行でき、その結果をリアルタイムにプロットできます。

● 1mΩ以下の超低インピーダンスを測定
大容量リチウムイオン電池は、内部インピーダンスが1 mΩ未満です。
BT4560は、1 mΩ以下の超低インピーダンスを高い安定性と再現性で測定するように設計されています。

● 4端子対測定専用プローブにより、発生する磁束を低減
4端子対構造のプローブは、環境ノイズやケーブル配線の影響を受けにくい非常に安定した測定を提供します。

主な仕様

最大入力電圧	最大5V
測定項目	インピーダンス、電圧、温度
インピーダンス測定	測定パラメータ：R 抵抗、X リアクタンス、Z インピーダンス、θ 位相角 測定周波数：0.01 Hz〜1050 Hz 測定レンジ：3.0000 mΩ、10.0000 mΩ、100.000 Mω 測定電流：3 mΩ レンジ：1.5 Arms、10 mΩ レンジ：500 mArms、100 mΩ レンジ：50 mArms
電圧測定	測定レンジ：5.00000 V（単レンジ）、測定時間：0.1 s（FAST）〜1.0 s（SLOW）
温度測定	測定レンジ：-10.0℃〜60.0℃、測定時間：2.3 s
