ミリ波 CT スキャナー卓上型装置 VisibleSense
RF-CT1200
八光オートメーション 八光オートメーション 掲載製品 一覧
密度分布の可視化で品質向上
質量分布や密度分布の可視化が可能なミリ波を応用した非破壊検査装置
特長
● 製品概要
本装置は、計測対象物へミリ波を照射し、反射波を八光オートメーション独自の信号処理で解析することで密度分布を可視化します。物質内部を伝搬するミリ波は誘電率に応じて波長が変化するため、誘電率の違いが到達時間の差として表れますが、同じ材質の場合は誘電率が一定のため、到達時間の差は密度の違いとなります。この現象を利用して物質内部の密度分布を非破壊・非接触にて検査します。

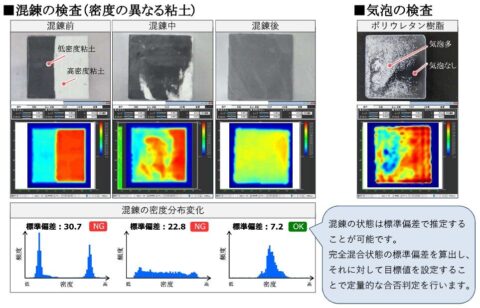

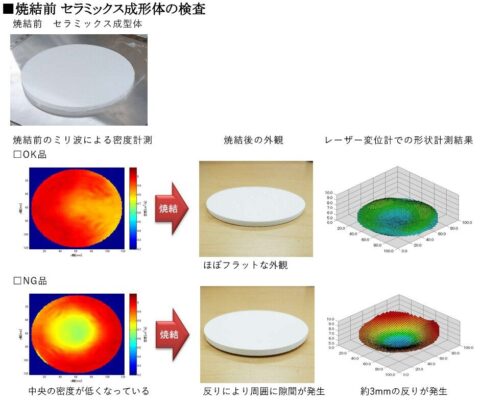

● 計測事例
主な仕様
| 型式 | RF-CT1200 | |
| 分解能 | XY方向 | 3mm |
| Z方向 | 40mm | |
| 計測範囲 | 200mm角の範囲を計測し、100mm角の範囲を結果表示 | |
| 計測時間 | 40sec | |
| 最大可搬質量 | 10kg | |
| 検査対象物 （詳細はメーカーのカタログをご参照ください） |
形状 | 凹凸のない平面形状 |
| 材質 | 樹脂、セラミックス、ゴム等（導電性及び含水した材料は不可） | |
| 厚み | 1～50mm | |
メーカー製品URL:
https://www.hacmat.co.jp/visiblesensedesktop/
情報提供元: 八光オートメーション株式会社
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
・当社営業エリア内の対応とさせていただきます。またエリア内であっても対応できない場合がございます。
