特長

● 製品紹介

---

● 絶縁マルチファンクション入力
全チャネル絶縁入力方式を採用。さらにマルチファンクション入力に対応しており、さまざまな現象の測定が可能です。

• • 電圧：20ｍV～100Vまで豊富なレンジ搭載
  • 温度：熱電対 : K, J, E, T, R, S, B, N, C（旧W：WRe5-26）
  • 電流（4-20mA）：オプションでシャント抵抗250Ωを用意。測定レンジに専用の1-5Vレンジを搭載
  • 湿度：オプションで専用湿度センサを用意､センサ用電源も本体から供給、専用の湿度レンジを搭載
  • デジタルI/O：オプションの入出力ケーブルを接続することによりデジタルI/Oを使用できます

---

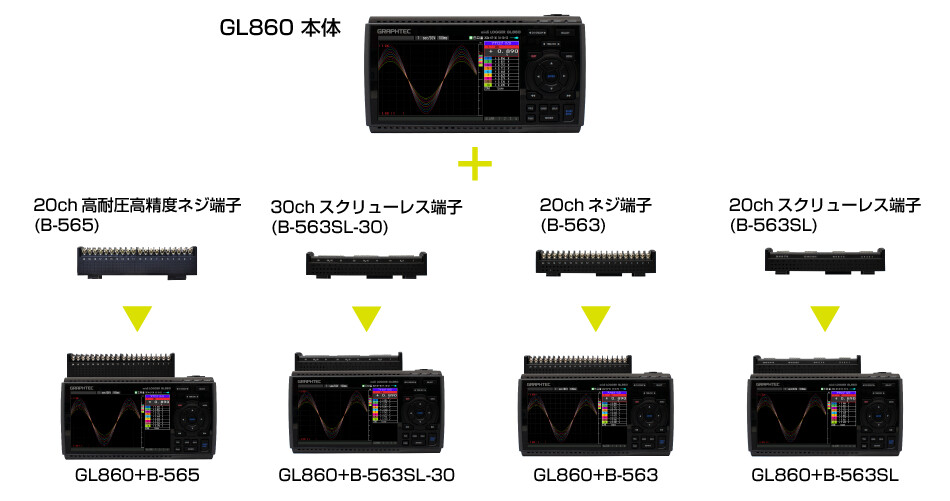

● 用途に応じて選べる4種類の端子ラインアップ

---

● アナログ信号入力ポートのチャネル拡張
端子台のチャネル数は20chから最大200chまで、20chまたは30chごとに拡張が可能です。

《チャネル拡張例》

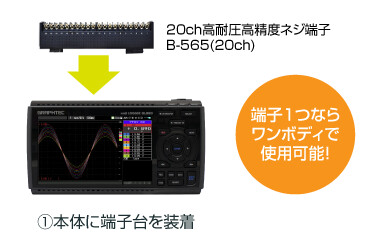

・20ch / 30ch仕様の場合

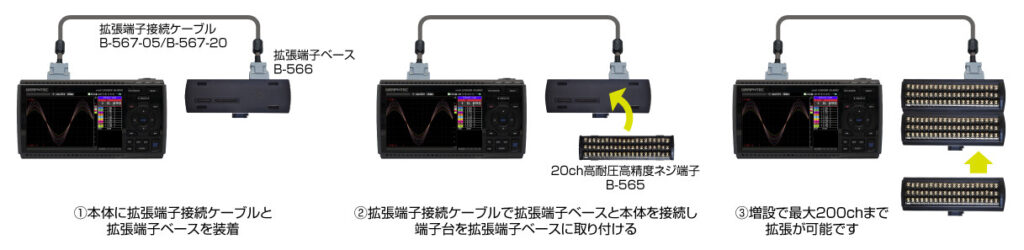

・例：40ch以上で使用する場合　※ B-565を使用

---

● 最高5msのサンプリング速度に対応
チャネル数を絞ることにより最高5msでのデータ収録が可能です。

サンプリング速度		5ms	10ms	20ms	50ms	100ms	250ms	500ms	1s
使用可能ch数		1	2	4	10	20	50	100	200
測定対象	電圧 / 湿度	●	●	●	●	●	●	●	●
	温度	―	―	―	―	●	●	●	●

---

● 8GBメモリで長時間収録でも安心計測
収録時間例（2GB収録時）

サンプリング速度	5ms	10ms	50ms	100ms	200ms	500ms	1s	10s
GBD形式時 （独自のバイナリ形式）	15日	24日	47日	54日	108日	270日	366日以上	366日以上
CSV形式時	1日	3日	8日	11日	22日	55日	111日	366日以上

※ 収録時間は、概算となります。サンプリング速度によっては、ch数に制限があります。5ms：1ch、10ms：2ch、20ms：4ch、50ms：10ch

主な仕様

	測定対象					チャネル数	最大サンプリング速度 （周期）
GL860	電圧	温度	湿度	電流	電力	20～200ch	200S/s（5ms） ※ 1ch時
	ひずみ	パルス	ロジック	周波数	高電圧
