特長

● 圧力分布と圧力・面圧測定フィルム プレスケール
プレスケールは、富士フイルムの高度な精密塗布技術を応用して作られた圧力測定フィルムです。
フィルム全体が圧力を測定するセンサーとなっており、圧力を受けた箇所、強さに応じて赤く発色します。発色の濃さから、面全体の圧力バランス、分布、大きさを一目で確認できます。

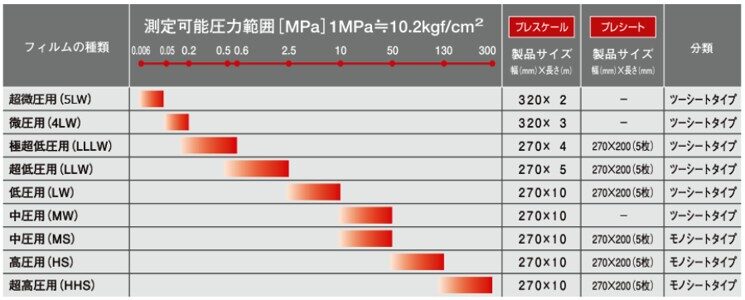

広い圧力領域（0.006～300MPa）をカバーするため、複数種のプレスケールを用意しました。

---

● 使用方法

1 ）【イラストでわかる】 プレスケールの使い方
① プレスケールを任意の大きさ、形状にカット	② 切り取ったプレスケールを測定個所に挟み込み加圧	③ プレスケールを取り出す	④ 色見本・検量線を用いて圧力を目視で確認
圧力情報を定量化・データ化したい場合は…

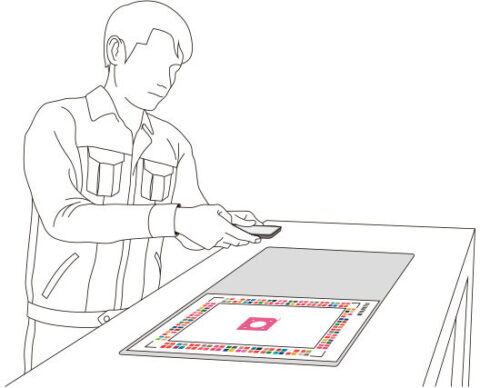

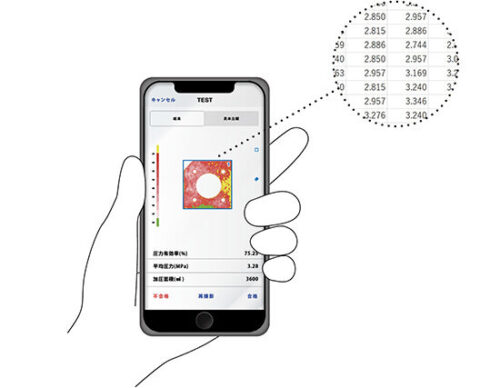

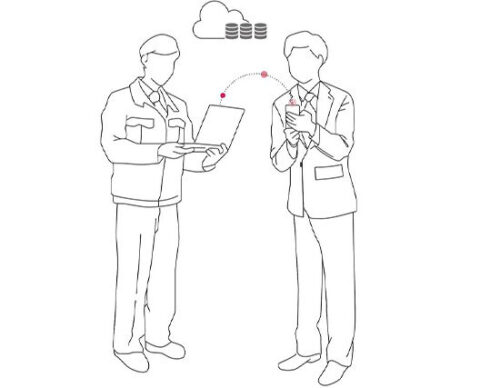

⑤ 発色したプレスケールをプレスケールモバイルで読取	⑥ 平均圧力や加圧面積など数値化されたさまざまな項目を確認	⑦ 詳細なデータ分析、他拠点とのデータ共有

---

● プレスケールを読み取るだけで、圧力情報を定量化するアプリ「プレスケールモバイル」
富士フイルムの画像処理技術を応用し、誰でも簡単に圧力値、圧力分布、荷重値、面積値などの圧力情報を定量化・データ化ができるようになりました。
さらに専用クラウドシステムを使用することで、より高度なデータの利活用も支援します。
詳しくはこちら＞ https://www.endokagaku.co.jp/catalog/product/fujifilm_prescale-mobile/

主な仕様

製品名・型式	プレスケール・プレシート（ツーシートタイプ・モノシートタイプ）
精度	±10%以下（23℃・65%RH時の濃度計測にて）
使用推奨温度	20℃～35℃ ※1 高温環境での使用はこちら ＞ 高温用プレスケール
使用推奨湿度	35%RH～80%RH ※2 ※3

※1　超微圧用（5LW) / 微圧用（4LW） / 超高圧用（HHS）：15℃～30℃
※2　超微圧用（5LW) / 微圧用（4LW）：20%RH～75%RH
※3　超高圧用（HHS）のみ　35%RH～70%RH
